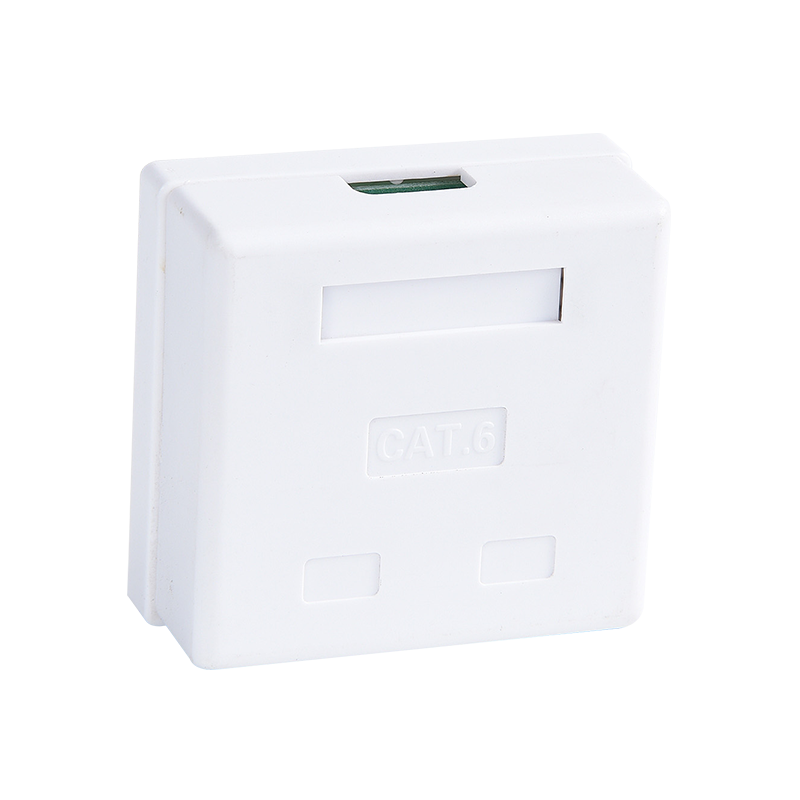

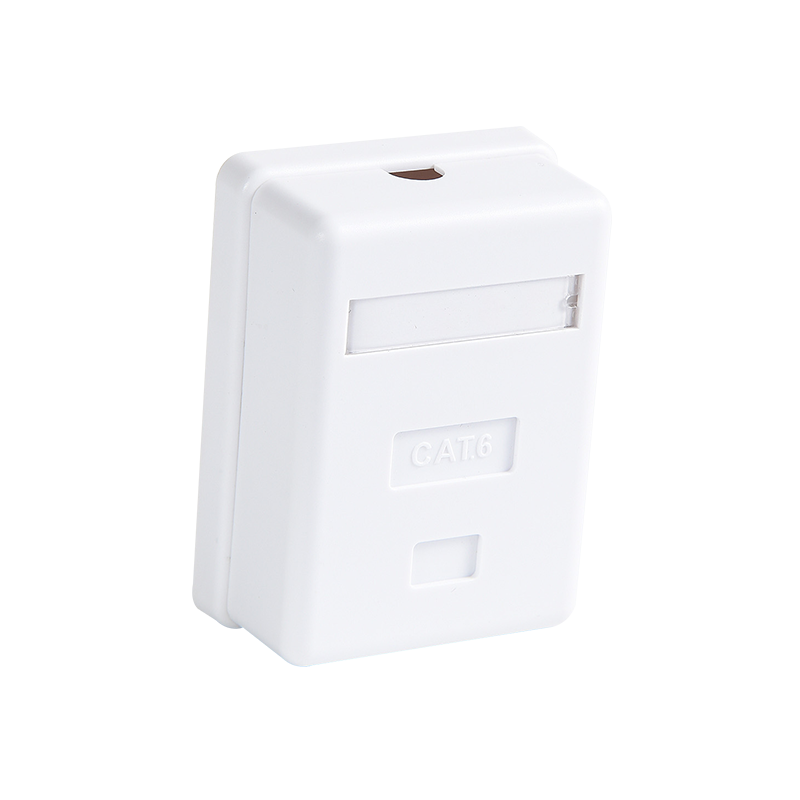

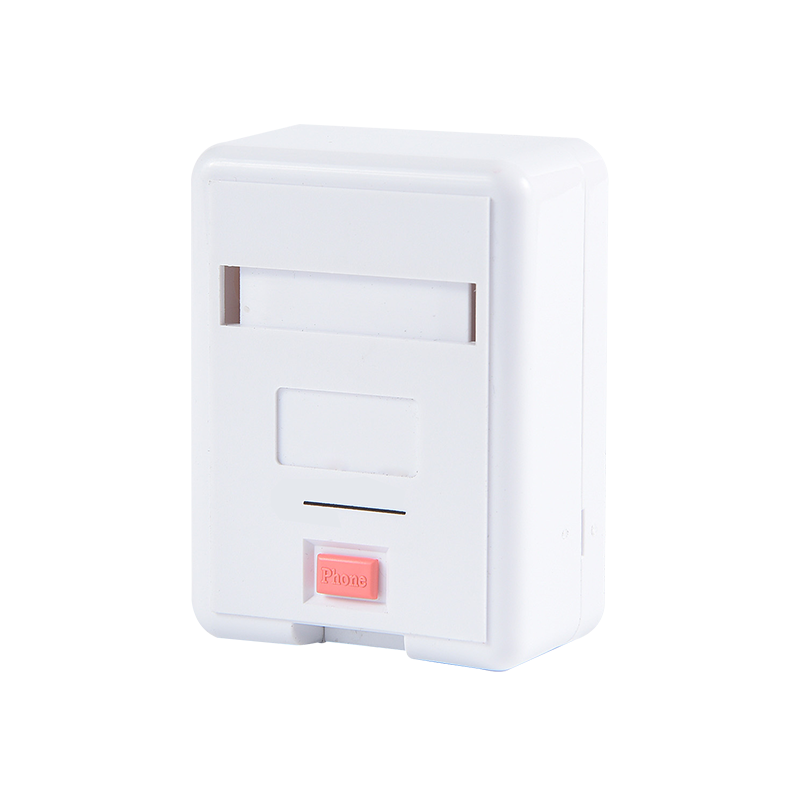

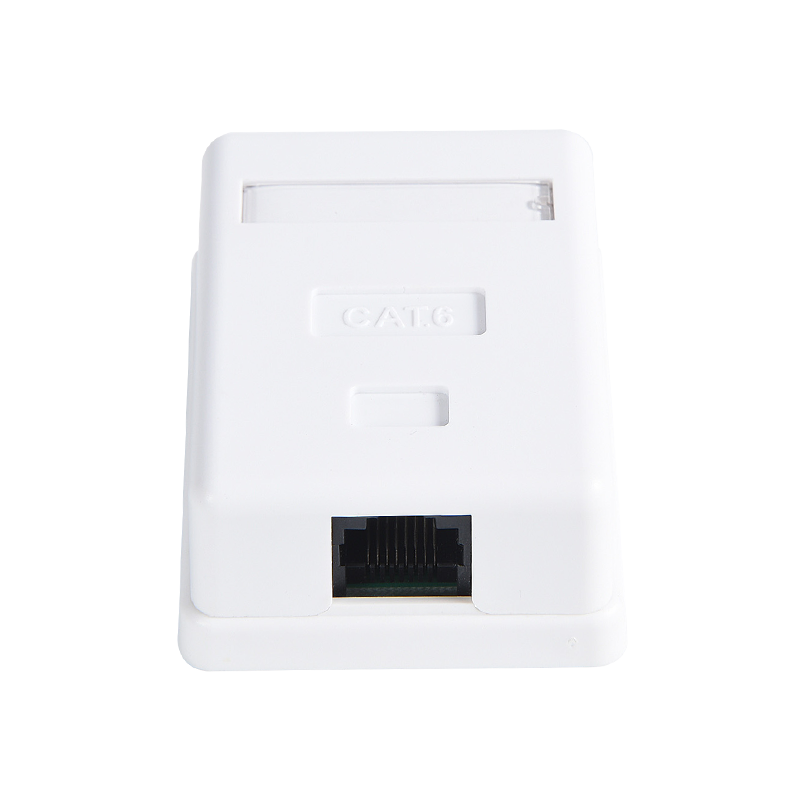

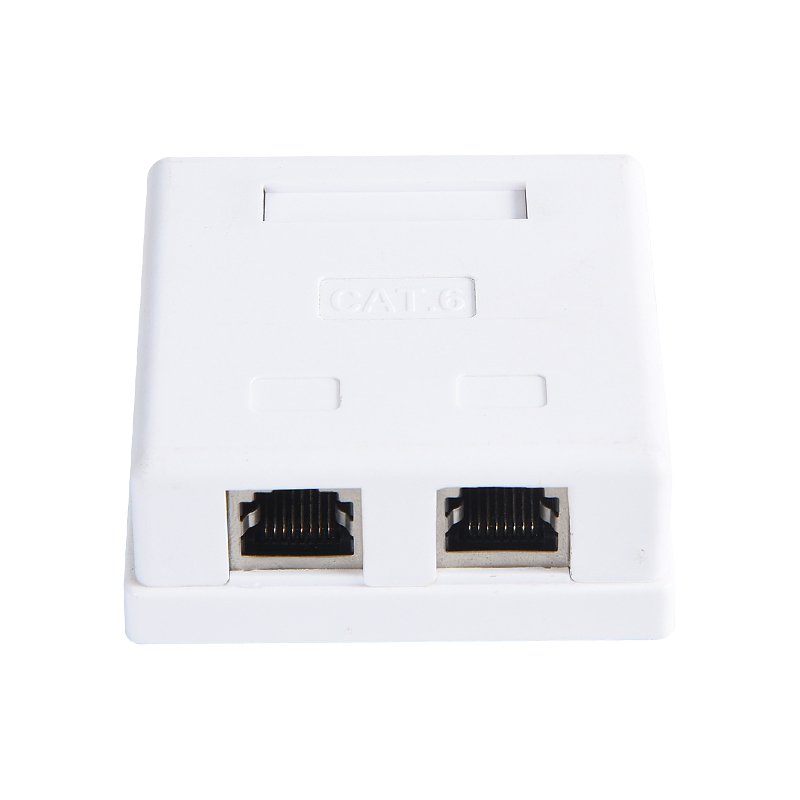

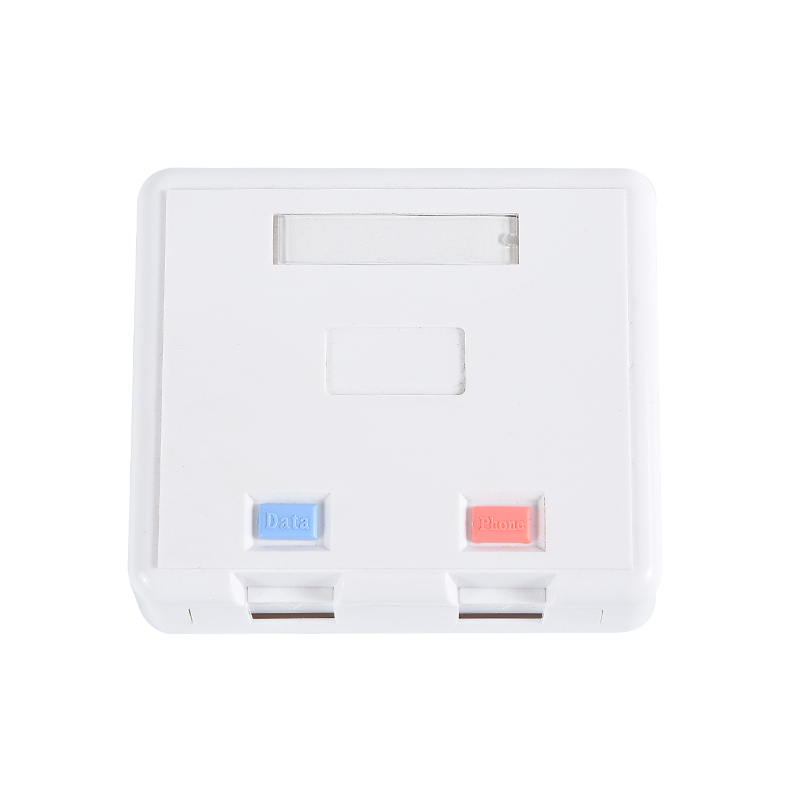

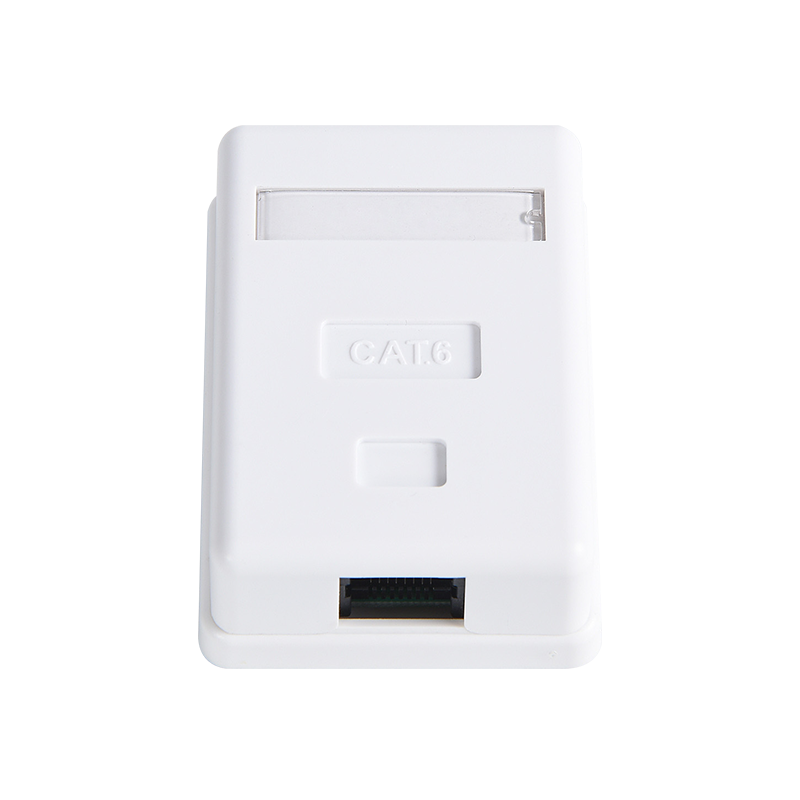

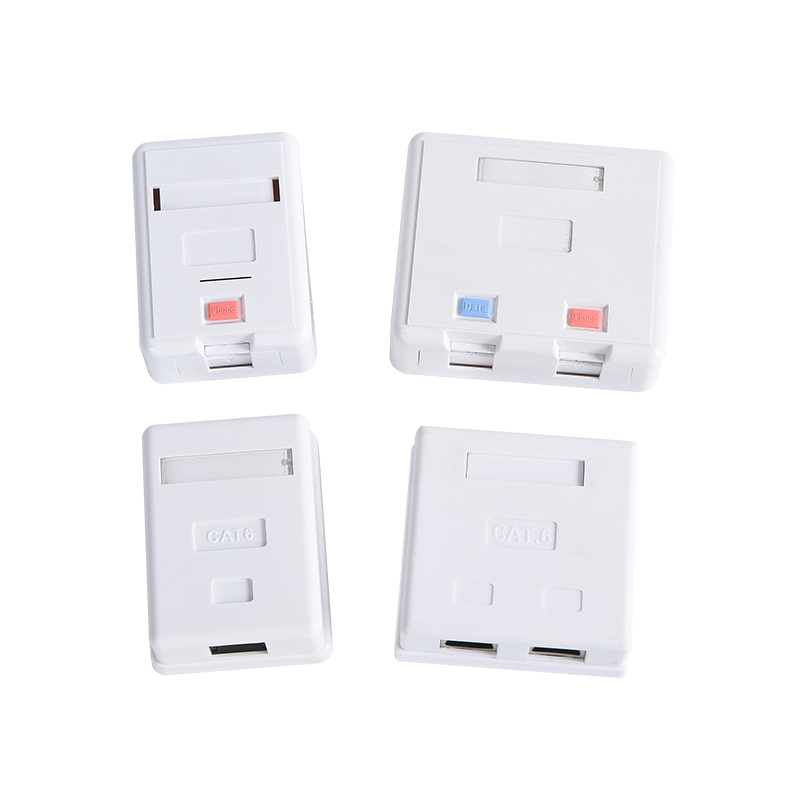

1. Klasa projektu produktu: Universal Connector Grade 2
2. Można zainstalować na ścianie lub komputery stacjonarne.
3. Metoda połączenia: RJ45 JACK z skoczką, IDC zakończone okablowaniem poziomym.
4. Wymagania dotyczące ochrony środowiska: spełniają standardy ROHS
5. WPROWADZENIE MATERIAŁOWE: Ten produkt pudełkowy służy do podłączenia okablowania poziomego i okablowania na tym samym podłodze budynku i jest używany głównie do urządzeń do okablowania i połączenia konwersji sprzętu lub terminalu lub podłączenia adaptera. Kable krycia i kojarzenia produktu to skręcone kable par miedzianych i zamykacze miedzi.
6. Relacja między dopasowaniami: Użyj z złączami tej samej serii standardowej
7. Obowiązujący standard: Ogólna Specyfikacja: YD/T 926.1-2009
Pod standardem: YD/T 926.3-2009
8. Parametry techniczne:
Charakterystyka elektryczna:
A. Zakres częstotliwości: 1 ～ 250 MHz
B. Napięcie robocze: 125 V
C. Wytrzymanie napięcia: DC1000V (AC750V) 1min bez zjawiska rozpadu i łuku
D. Słupek przesłuchu w pobliżu końca: ≥2,5db
E. Rezystancja izolacji: wartość początkowa ≥ 100mΩ
Po stałych testach wilgoci ≥100 mΩ
Właściwości mechaniczne:
A. Siła wstawiania i siła wyciągnięcia: siła wstawiania nie jest więcej niż 20n, a siła wyciągnięcia nie jest mniejsza niż 20n
B. Wpływ urządzenia połączenia złącza: 50n 60 ± 5s
C. Terminal IDC jest zaciśnięty do 22 ~ 26AWG skręconej pary
Trwałość:
A. Liczba razy wkładka i gniazdo: 750 razy
B. Liczba zakończeń drutu: 250 razy
9. Obróbka materiałowa i powierzchniowa:
A. Materiał metalowy:
Złota igła: fosfor brązowy złota
Karta IDC Terminal: fosfor brązowy nikiel plaster
B. Materiały niemetaliczne:
Plastiek: PC Polikarbowęglan
C. Grubość warstwy złota: 6 ~ 50U złota
D. Materiał PCB: FR4
10. Wydajność środowiska: temperatura: -25 ～ 70 ℃ wilgotność: ≤85% (temperatura 85 ℃ ± 3 ℃)
Test sprayowy soli:
A. Wartość pH roztworu soli przed atomizacją wynosi od 6,5 do 7,2 (35 ± 2 ℃);
B. Roztwór solny przygotowuje się z chlorkiem sodu (chemicznie czysty, analitycznie czysty) i wodą destylowaną lub dejonizowaną.
Jego stężenie wynosi (5 ± 0,1)% (procent masy);
C. Przyjmuje się ciągłą atomizację, a zalecany czas trwania wynosi 48 godzin;
D. Podczas atomizowania konieczne jest zapobieganie zanieczyszczeniom, takim jak olej i kurz oraz temperatura i wilgotność powietrza odrzutowego, wpływając na pracę.
Warunki dla przestrzeni.
11. Rysunek zarys i maksymalny rozmiar dostosowany
12. Opakowanie i przechowywanie: Produkt jest umieszczany w specjalnej torbie z blistra, a następnie umieszczany w kartonowym pudełku, a akcesoria produktów są umieszczane w tym samym czasie, a etykieta wskazująca, że model i ilość produktu jest umieszczona w lewym górnym rogu przodu kartonu i umieszczają go w kartonie. Pakowane produkty powinny być przechowywane w magazynie, w którym temperatura otoczenia wynosi -5 ℃ ~ 30 ℃, wilgotność względna wynosi nie więcej niż 70%, a w otaczającym powietrzu nie ma kwasu, alkalicznego i innych gapów żrących, a okres przechowywania wynosi trzy lata.
Regularna ilość pakowania: 10 pudełek na pudełko, 20 na pudełko, 200 na pudełko.
13. Uwaga: Znak używania produktu: Opakowanie określone przez klienta.
