Najpierw krótka odpowiedź: w przypadku łączy znajdujących się wewnątrz jednego budynku i w promieniu 100 metrówetrówetrów, kabel miedziany 10G, czyli Ethernet 10GBASE-T działający po okablowaniu strukturalnym Kot6A lub Kot7, to najbardziej praktyczny i opłacalny sposób dostarczenia 10 Gb/s do biurek, punktów dostępowych, kamer i przełączników. Światłowód sprawdza się wszędzie tam, gdzie wymagania dotyczące odległości, zakłóceń elektromagnetycznych lub agregacji szkieletu przekraczają możliwości obsługiwane przez skrętkę komputerową.
W tym przewodniku omówiono, jak działa miedź 10G, jakie kategorie kabli faktycznie ją obsługują, gdzie przewyższa światłowód, a gdzie traci, a także co zespoły zakupowe powinny sprawdzić przed podpisaniem zamówienia. Perspektywa jest celowo praktyczna: produkujemy gniazda Keystone, panele krosowe i kable krosowe do projektów okablowania sieciowego dostarczanych do ponad 45 krajów, a poniższe punkty odzwierciedlają pytania, które najczęściej zadają nam dystrybutorzy, integratorzy i wykonawcy.
Kluczowy wniosek: Okablowanie miedziane 10G w standardzie Kat6A jest domyślnym wyborem dla wewnętrznych łączy poziomych 10 Gb/s na odległość do 100 metrów, podczas gdy światłowód pozostaje właściwym narzędziem w przypadku sieci szkieletowych i połączeń długodystansowych.
Co to jest miedź 10G? Wyjaśnienie standardu 10GBASE-T
Termin miedź 10G oznacza działanie 10-Gigabit Ethernet po zbalansowanej skrętce komputerowej poprzez znany interfejs RJ45. IEEE ratyfikowała tę technologię jako 10GBASE-T w 2006 roku w standardzie 802.3an i nadal jest to jedyny sposób na osiągnięcie prędkości 10 Gb/s za pośrednictwem zwykłego okablowania biurowego bez zmiany złącza, z którego korzysta już każde urządzenie sieciowe. Ta kompatybilność złączy jest cichym powodem, dla którego miedź pozostaje istotna: miedziany port 10G współpracuje z istniejącymi komputerami stacjonarnymi, drukarkami, telefonami i aparatami fotograficznymi bez adapterów, konwerterów mediów lub nowych zasobów urządzeń.
W porównaniu z łączem gigabitowym, 10GBASE-T jest znacznie bardziej wymagającym ćwiczeniem w zakresie dyscypliny sygnału. Szerokość pasma roboczego wzrasta do 500 MHz, wszystkie cztery pary nadają i odbierają jednocześnie, a wielopoziomowe kodowanie w połączeniu z cyfrowym przetwarzaniem sygnału oddziela nakładające się sygnały na każdym końcu. Dlatego właśnie sama instalacja okablowania, a nie tylko przełącznik, staje się czynnikiem ograniczającym: każde gniazdo, panel, kabel krosowy i metr kabla poziomego w kanale musi utrzymywać swoje tolerancje w całym spektrum.
Negocjacje wsteczne to kolejna praktyczna zaleta. Nowoczesne porty 10GBASE-T zazwyczaj obsługują także prędkości 1G, 2,5G i 5G, więc odświeżenie przełącznika może poprzedzać modernizację okablowania, a obie inwestycje można rozłożyć na etapy w cyklach budżetowych. Zasilanie przez sieć Ethernet, w tym wyższe klasy mocy 802.3bt, odbywa się na tych samych czterech parach, co ma ogromne znaczenie w przypadku punktów dostępowych Wi-Fi i kamer IP, które wymagają wielogigabitowych danych i znacznej mocy w jednym kablu.

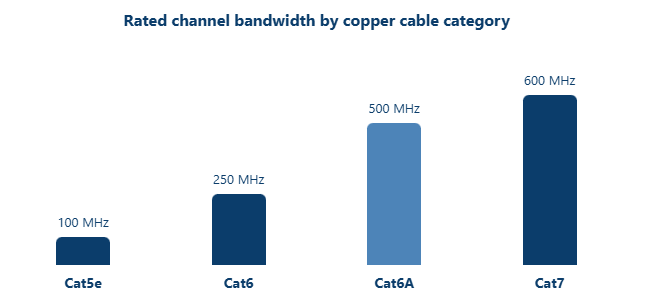

Ocena przepustowości to najczystszy sposób na sprawdzenie, dlaczego kategoria kabla ma tak duże znaczenie w przypadku miedzi 10G. Każda kategoria jest zdefiniowana na podstawie zakresu częstotliwości mierzonego w megahercach, a 10GBASE-T potrzebuje widma do 500 MHz, aby umieścić swój sygnał. Niższe kategorie po prostu nie oferują tego widma, niezależnie od tego, jak starannie wykonana jest instalacja. Poniższy wykres kolumnowy porównuje znamionową przepustowość kanałów w czterech kategoriach, o które najczęściej pytają kupujący. Czytając, pamiętaj o jednej zasadzie: przepustowość znamionowa jest warunkiem koniecznym dla kanału miedzianego 10G, a nie pełną gwarancją samą w sobie.
Wykres w skrócie przedstawia historię miedzi 10G. Kot5e zatrzymuje się na 100 MHz, co jest wygodne dla gigabitów, ale nie pozostawia miejsca na 10GBASE-T. Cat6 podwaja tę częstotliwość do 250 MHz, co jest wystarczające do prób na krótkich dystansach, ale poniżej 500 MHz, jakiego oczekuje standard. Cat6A osiąga 500 MHz, czyli dokładnie to widmo, dla którego zaprojektowano 10GBASE-T, dlatego branża traktuje je jako punkt odniesienia dla nowego okablowania miedzianego 10G. Cat7 rozciąga się do 600 MHz, dodając margines i, w większości konstrukcji, pełne ekranowanie na górze. Z tych liczb wynikają dwie praktyczne uwagi. Po pierwsze, gdy dostawca oferuje kabel krosowy Cat6 o klasie przepustowości 10G, należy go postrzegać jako wygodę o krótkim zasięgu, a nie zamiennik kanału Cat6A. Po drugie, przepustowość jest weryfikowana na poziomie komponentu i kanału poprzez testy laboratoryjne i terenowe, dlatego przed złożeniem zamówienia zbiorczego poproś dowolnego producenta lub hurtownika o dane testowe przy pełnej częstotliwości znamionowej. Przepustowość wyjaśnia również część drabinki cenowej, ponieważ mniejsze tolerancje produkcyjne przy wyższych częstotliwościach kosztują rzeczywisty wysiłek produkcyjny. Nie wyjaśnia to jednak wszystkiego, ponieważ kontrola przesłuchów i ekranowanie zwiększają koszty, których sama liczba megaherców nie pokazuje. Skorzystaj z wykresu, aby utworzyć listę kategorii, a następnie przeczytaj następną sekcję, aby zrozumieć, co dzieje się z sygnałem wewnątrz tych megaherców.
Kluczowy wniosek: Cat6A to minimalna kategoria, którą należy określić dla zgodnego kanału miedzianego 10G, ponieważ tylko jego szerokość pasma 500 MHz odpowiada temu, do czego został zaprojektowany 10GBASE-T.
Jak działa miedź 10G: kodowanie, przesłuchy obce i konstrukcja kabla
Pod maską 10GBASE-T wymusza przesyłanie danych przez każdą z czterech par w obu kierunkach jednocześnie, wykorzystując 16-poziomową modulację amplitudy impulsów ułożoną w 128-stanową konstelację, z elektroniką eliminującą echa oddzielającą nakładające się sygnały nadawane i odbierane. Szczegóły konstrukcyjne mają mniejsze znaczenie dla kupujących niż ich konsekwencje: integralność sygnału zależy obecnie od jakości konstrukcji fizycznej i dyscypliny instalacji, a nie tylko od etykiety osłony kabla. Małe odchylenia, które łącze gigabitowe zlekceważyłoby, takie jak nadmiernie nieskręcona para lub zgnieciony odcinek kabla, stają się mierzalnymi błędami przy prędkości 10 Gb/s.
Największym wrogiem jest przesłuch obcy, często w skrócie ANEXT, czyli interferencja pochodząca z sąsiednich kabli w tej samej wiązce. W przeciwieństwie do przesłuchów wewnątrz kabla, przesłuchów obcych nie można wyeliminować za pomocą elektroniki na każdym końcu, dlatego należy je fizycznie kontrolować poprzez separację par, ekranowanie i staranne łączenie. Właśnie dlatego łącze Cat6, które samo w sobie zapewnia doskonałe certyfikaty, może zawieść w gęstej tacy równoległych przebiegów i dlaczego standardy kategorii dla miedzi 10G tak znacząco zaostrzyły wymagania konstrukcyjne.
Konstrukcja kabla odpowiada na to wyzwanie na kilku poziomach, a opcje ekranowania zasługują na bliższe przyjrzenie się przed dokonaniem wyboru. Cztery poniższe konfiguracje obejmują prawie każdy produkt, który zobaczysz w katalogu dostawców, a każda z nich zapewnia inny kompromis pomiędzy odpornością, kosztami, koniecznością zakończenia i wymaganiami dotyczącymi uziemienia.
- U/UTP Cztery gołe pary bez tarczy. Najniższy koszt i najszybsze zakończenie, odporność opiera się całkowicie na równowadze kabla, dlatego wymaga największej dyscypliny instalacyjnej.
- F/UTP Jeden ekran foliowy wokół wszystkich czterech par. W zauważalny sposób redukuje przesłuchy obce pomiędzy sąsiednimi kablami i pasuje do obciążonych korytek, kosztem prac związanych z łączeniem i uziemianiem.
- U/FTP Wokół każdej pary indywidualna folia. Silna kontrola przesłuchu między parami wewnątrz kabla, częsty wybór w instalacjach Cat6A o dużej gęstości.
- S/FTP Oplot ekranujący na indywidualnie foliowanych parach. Najwyższy poziom odporności i standardowa konstrukcja za okablowaniem Cat7.
Jedna uwaga dotycząca uziemienia dotyczy każdej opcji ekranowanej: metalowy ekran działa zgodnie z przeznaczeniem tylko wtedy, gdy jest prawidłowo podłączony do panelu krosowego i sprzętu wyjściowego. Nieuziemiony lub źle uziemiony ekran może zachowywać się bliżej anteny niż bariery, dlatego zawsze pytamy klientów o ich praktyki w zakresie uziemiania, zanim polecimy ekranowany kanał miedziany 10G.
Kluczowy wniosek: wydajność miedzi 10G utrzymuje się lub spada w zależności od kontroli przesłuchów, dlatego wybierz poziom ekranowania odpowiadający Twojemu środowisku elektrycznemu, zamiast domyślnie wybierać najtańszą opcję nieekranowaną.
Kategorie kabli dla miedzi 10G: porównanie Cat6, Cat6A i Cat7
Poniższa tabela podsumowuje pytanie dotyczące kategorii w liczbach mających znaczenie w przypadku planu miedzianego 10G. Traktuj to raczej jako filtr selekcji niż kopię marketingową, ponieważ każdy wiersz niesie ze sobą konsekwencje zakupowe.
| Kategoria | Znamionowa przepustowość | Maksymalny zasięg 10G | Wspólna konstrukcja | Rola w planie miedzianym 10G |
|---|---|---|---|---|
| Cat5e | 100 MHz | Nie ocenione | 4-parowy UTP | Zachowaj go dla usługi gigabitowej; nie planuj na nim miedzi 10G |
| Cat6 | 250 MHz | Około 55 m, sprawdzane indywidualnie | UTP lub F/UTP | Dopuszczalne w przypadku krótkich przebiegów o małej gęstości po certyfikacji w terenie |
| Cat6A | 500 MHz | 100 m | U/UTP, F/UTP lub U/FTP | Domyślna platforma dla nowego, poziomego okablowania miedzianego 10G |
| Cat7 | 600 MHz | 100 m | S/FTP | Ekranowany wybór dla miejsc o wysokim EMI i dodatkowej przestrzeni nad głową |
Cat6 zasługuje na ostrożne słowo, bo powoduje najwięcej zamieszania w cytatach. Wytyczne TIA umożliwiają połączenie 10GBASE-T przez Cat6 na zmniejszonych odległościach, powszechnie określanych jako do 55 metrów, a jeszcze krótszych w gęstych wiązkach w pobliżu innych kabli. W niektórych projektach z powodzeniem wykorzystuje się to do krótkich serii między szafami lub od ściany do biurka, ale każdy z nich musi posiadać certyfikat terenowy, a marża kanału jest mniejsza, niż ktokolwiek by sobie tego życzył. Jeśli dostawca oferuje Cat6 obsługujący 10G, nie wspominając o ograniczeniach odległości, przed podpisaniem zadaj trudniejsze pytania.
Cat6A to odpowiedź głównego nurtu, uznawana zarówno przez TIA, jak i ISO, jako klasa EA, dla gwarantowanych 100-metrowych kanałów 10GBASE-T. Został zaprojektowany specjalnie z myślą o kontroli przesłuchów obcych, jest dostępny w wersji nieekranowanej i ekranowanej, a jego cena po latach masowej produkcji ugruntowała się na terytorium głównego nurtu. W przypadku nowego wdrożenia sieci miedzianej 10G Cat6A jest bezpiecznym ustawieniem domyślnym, którego nie trzeba będzie bronić podczas następnego audytu.
Cat7 znajduje się nad nim jako system klasy F zgodny z normą ISO przy 600 MHz, zbudowany w oparciu o w pełni ekranowaną konstrukcję S/FTP. Ma tu znaczenie jedna uwaga dotycząca kompatybilności: formalny Cat7 określa złącza GG45 lub TERA, a nie zwykłe RJ45, chociaż wiele ekranowanych przewodów i modułów z końcówką RJ45 w katalogach dostawców jest zbudowanych z wydajnością klasy Cat7. Jeśli dokumenty projektu wymagają Cat7, przed złożeniem zamówienia sprawdź kompatybilność złączy dla każdego komponentu w kanale. Ponad jednym i drugim, Cat8 istnieje dla krótkich 30-metrowych łączy 25G i 40G w centrach danych, o czym warto wiedzieć, nawet jeśli rzadko dotyczy to poziomego projektu biura.
Zgodny kanał miedziany 10G to łańcuch składający się z pięciu elementów: przewodu w miejscu pracy, gniazda Keystone za płytą czołową, kabla poziomego, panelu krosowego w pomieszczeniu telekomunikacyjnym i przewodu sprzętowego po drugiej stronie. Mieszanie klas wydajności w tym łańcuchu powoduje utratę marginesu, jaki pozostawia standard, dlatego doświadczeni nabywcy kupują cały kanał od jednego producenta w jednym gatunku. Gniazdo Keystone to element, którego instalatorzy komponentów dotykają najczęściej i najmniej testują, dlatego precyzja zakończenia w module Cat6A zasługuje na taką samą analizę, jak wydruk kabla na pudełku.
Ekranowane, beznarzędziowe gniazda Keystone Cat6A dla kanałów 10G Te ekranowane, beznarzędziowe gniazda Keystone Cat6A kończą połączenia w obszarze roboczym ze stałą precyzją. Ponieważ dokładność zakończenia w gnieździe ma kluczowe znaczenie dla utrzymania certyfikatu kanału miedzianego 10G, pozyskiwanie ich o klasie kanału pomaga chronić margines łącza. Zobacz produkt → Kluczowy wniosek: określ Cat6A jako domyślną platformę miedzianą 10G, zarezerwuj Cat7 dla wymagających witryn EMI lub stron z ekranowanymi zasadami i traktuj krótkie przebiegi Cat6 jako certyfikowane wyjątki, a nie strategię projektową.
Miedź 10G a światłowód 10G: odległość, koszt i to, gdzie każdy wygrywa
Żadna z technologii nie wygrywa na każdej osi, zatem przydatnym pytaniem jest, które medium wygrywa na osiach, które faktycznie posiada Twój projekt. Ogólnie rzecz biorąc, ostatnie 100 metrów, na których znajdują się punkty końcowe, to miedź 10G, na której znajdują się punkty końcowe, dzięki wszechobecności RJ45, obsłudze PoE i niskim kosztom komponentów na kanał. Firma Fibre jest właścicielem wszystkiego poza tym: pionów szkieletowych, łączy kampusowych, tras o wysokim poziomie zakłóceń i wszelkich ścieżek z planami rozwoju powyżej 10 Gb/s.
Odległość jest zwykle pierwszą liczbą, którą kupujący porównują, ważąc 10 G miedzi w stosunku do światłowodu. Kanał 10GBASE-T i łącze światłowodowe rozwiązują ten sam problem 10 Gb/s, jednak obejmują bardzo różne odległości od tej samej szafy. Poziomy wykres słupkowy poniżej przedstawia maksymalny zasięg najpopularniejszych mediów przy 10 Gb/s. Kategorie miedziane znajdują się obok światłowodu wielomodowego i bezpośrednio podłączanego zespołu twinax, dzięki czemu proporcje są łatwe do odczytania. Wszystkie wartości zakładają zgodny ze standardami, prawidłowo zainstalowany kanał.
Maksymalny zasięg kanału 10 Gb/s na medium
Wzór na tym wykresie to architektura większości nowoczesnych budynków w miniaturze. Łączone bezpośrednio zespoły twinax mają długość około 7 metrów, co czyni je narzędziem montowanym w szafie do łączenia sąsiadujących przełączników zamiast systemu okablowania. Cat6 pokrywa zasięg około 55 metrów przy 10 Gb/s, gdy warunki są przyjazne, co wystarcza do niektórych szaf międzykondygnacyjnych, ale nigdy nie gwarantuje konstrukcji poziomej. Zarówno Cat6A, jak i Cat7 przesyłają miedź 10G do pełnego 100-metrowego kanału, wokół którego zaprojektowano okablowanie strukturalne, i dzięki tej liczbie jedno pomieszczenie telekomunikacyjne obsługuje całe piętro. Światłowód wielomodowy OM3 rozciąga się z tą samą szybkością 10 Gb/s do 300 metrów, a OM4 do 400 metrów, dlatego piony i łącza międzybudynkowe domyślnie wykorzystują światłowód. Czytając razem, słupki opisują czysty podział pracy: miedź w poziomie na ostatnich 100 metrach, włókno powyżej i poza nim. Nie ma opcji skrętki powyżej 100 metrów przy 10 Gb/s, więc odcinek 120 metrów to decyzja dotycząca światłowodu, niezależnie od budżetu. Istnieją różnice w opóźnieniach pomiędzy 10GBASE-T i światłowodem, ale są one na tyle małe, że w większości przypadków aplikacje biurowe i kampusowe mogą je zignorować. Waga i średnica również mają znaczenie, ponieważ kable miedziane 10G są grubsze niż ich gigabitowe poprzedniki i szybciej wypełniają przestrzeń pionową. Odległość wpływa również na topologię, ponieważ 100-metrowy zasięg miedzi zwykle eliminuje koszt pośrednich szaf na typowym piętrze. Jeśli w Twoim budynku zainstalowano już szkielet OM3 lub OM4, inteligentna konstrukcja umożliwia dystrybucję pionową i pozwala Cat6A poradzić sobie z każdym upadkiem w poziomie.
Koszt decyduje o tak wielu projektach, jak surowa wydajność. Budżet jednego łącza miedzianego 10G jest podzielony na cztery segmenty: komponenty pasywne, aktywne porty, prace instalacyjne i testowanie. Proporcje zmieniają się wraz z wielkością projektu, ale typowa modernizacja biura wydaje większość pieniędzy poza przełącznikiem. Poniższy wykres pierścieniowy przedstawia reprezentatywny podział dla pojedynczego kanału miedzianego 10G w ramach aktualizacji średniej wielkości. Traktuj to raczej jako wskaźnik planowania niż wycenę.
Tam, gdzie zwykle idzie budżet jednego miedzianego kanału 10G
- Kable, gniazda Keystone, panele i kable krosowe: 40%
- Porty przełączników i karty interfejsów sieciowych: 25%
- Praca instalacyjna: 25%
- Testowanie i certyfikacja: 10%
Najczęstszym błędem planowania jest założenie, że rachunek za telewizję kablową obejmuje całą historię. Największy udział mają komponenty pasywne, wynoszące około 40 procent, jednak udział ten obejmuje każde gniazdo, panel i przewód w kanale, a nie tylko sam kabel. Aktywne porty zajmują mniej więcej jedną czwartą i tutaj porównanie między 10GBASE-T i światłowodem SFP staje się interesujące, ponieważ ceny portów i pobór mocy różnią się zauważalnie w zależności od generacji przełączników, co może odwrócić arytmetykę w przypadku dużych wdrożeń. Praca instalacyjna odpowiada udziałowi aktywnemu, a praca w przypadku miedzi 10G wymaga większej uwagi niż w przypadku gigabitu, ponieważ precyzja zakończenia i dyscyplina łączenia mają bezpośredni wpływ na marże kanału. Testowanie wydaje się niewielkie, bo wynosi 10 procent, ale jest najtańszym ubezpieczeniem na wykresie, ponieważ certyfikacja wyłapująca jedno złe zakończenie umowy pozwala zaoszczędzić na ponownych wizytach, które kosztują więcej niż czas testera. Hurtownicy i nabywcy projektów powinni również porównywać koszt kanału, a nie cenę komponentów, ponieważ nieco droższy podnośnik, który instaluje się szybciej, może obniżyć koszty robocizny. Objętość również ma znaczenie: zamówienie kompletnego zestawu kanałów od jednego producenta zwykle kosztuje lepiej niż montaż komponentów od kilku dostawców. Liczby te zakładają nowe okablowanie, a modernizacja obejmująca trudne ścieżki zwiększa udział siły roboczej. Na wzmiankę zasługują także budżety mocy, ponieważ gęste konfiguracje przełączników 10GBASE-T zużywają więcej energii niż odpowiedniki światłowodów, co widać po operacyjnej stronie księgi. Przeróbki to niewidzialna piąta wiadro i najpewniejszym sposobem na jej zmniejszenie jest kupowanie od początku komponentów z weryfikowalnymi danymi testowymi.
Wybierz miedź 10G, kiedy
| Wybierz światłowód 10G, kiedy
|
Kluczowy wniosek: użyj miedzi 10G na ostatnich 100 metrach, gdzie znajdują się punkty końcowe, i przekaż zadanie światłowodowi, gdy odcinki przekraczają 100 metrów, przebiegają przez budynki lub napotykają poważne zakłócenia.
Scenariusze zastosowań i punkty wyboru miedzi 10G
Gdzie miedź 10G zarabia dziś na życie
Okablowanie poziome w biurze w przedsiębiorstwie pozostaje klasycznym przypadkiem: kanał Cat6A prowadzący ze scentralizowanego pomieszczenia telekomunikacyjnego do każdego obszaru roboczego, obsługujący biurka z szybkością wielu gigabitów obecnie i 10G w miarę odświeżania urządzeń. Historia Wi-Fi stała się równie ważna, ponieważ nowoczesne punkty dostępowe 802.11ax i ich następcy wymagają wielogigabitowych łączy nadrzędnych i dużej mocy PoE na tym samym kablu, a miedziana kropla Cat6A 10G spełnia oba wymagania bez konieczności ciągnięcia drugiego obwodu. Nadzór i automatyka budynków kierują się tą samą logiką, ponieważ łącza nadrzędne NVR, agregacja kamer i ruch kontrolerów korzystają z zapasu na kablach miedzianych o długości poniżej 100 metrów. W centrach danych 10GBASE-T odgrywa rolę w topologiach końca i środka rzędu w przypadku odcinków o długości do 100 metrów, podczas gdy połączenia w szafie na długości kilku metrów zwykle wykorzystują zespoły twinax, a pionowy kręgosłup jest przenoszony na włókno. Inteligentne budynki i krawędzie przemysłowe uzupełniają listę wszędzie tam, gdzie bramy, sterowniki i przełączniki agregacyjne wymagają niezawodnej łączności wielogigabitowej w otoczeniu z zakłóceniami elektrycznymi, takim jak hale produkcyjne lub strefy sprzętu na dachu.
W samym pomieszczeniu telekomunikacyjnym panel krosowy jest miejscem, w którym lądują wszystkie poziome biegi, a jakość panelu określa, ile marginesu przetrwa zakończenie. Dobrze zbudowany panel dopasowany do kategorii gwarantuje, że każde certyfikowane ogniwo będzie certyfikowane już po opuszczeniu budynku przez instalatora, dlatego też wybór panelu należy uwzględnić w specyfikacji, a nie na liście sprzętu robionej w ostatniej chwili.
Panele krosowe ekranowane i UTP Cat6A Panele krosowe Cat6A z wieloma portami i opcjami ekranowanymi lub nieekranowanymi umożliwiają umieszczenie wszystkich poziomych ciągów w pomieszczeniu telekomunikacyjnym. Dopasowany do kategorii, dobrze zbudowany panel zachowuje certyfikowaną wydajność łącza, więc jakość panelu jest częścią specyfikacji. Zobacz produkt → Punkty selekcyjne dla zespołów zakupowych
- Utrzymuj cały kanał w jednej kategorii i jednym stopniu wydajności, od przewodu w miejscu pracy po panel krosowy, ponieważ pojedyncze słabe ogniwo definiuje cały kanał.
- Dopasuj poziom ekranowania do środowiska elektrycznego i upewnij się, że Twój zespół potrafi prawidłowo połączyć ekrany, zanim wybierzesz F/UTP, U/FTP lub S/FTP.
- Sprawdź założenia termiczne PoE: PoE dużej mocy podgrzewa wiązkę kabli, dlatego zaplanuj zachowawcze rozmiary wiązek i preferuj Cat6A w przypadku wdrożeń 802.3bt.
- Zapytaj każdego dostawcę z krótkiej listy o dane z testów komponentów i kanałów obejmujące tłumienie wtrąceniowe, tłumienie odbiciowe, NEXT i przesłuchy obce w pełnej częstotliwości znamionowej.
- Oceń producenta stojącego za katalogiem: własne oprzyrządowanie, stabilna moc produkcyjna, wsparcie OEM i ODM oraz opakowanie dostosowane do dystrybucji – wszystko to pozwala przewidzieć płynniejsze projekty.
- Przed wydaniem zamówienia zbiorczego należy sprawdzić próbki zakończone przez własnych instalatorów, ponieważ rzeczywiste wykonanie jest częścią produktu.
Kluczowy wniosek: kup kanał miedziany 10G jako jeden dopasowany system od jednego odpowiedzialnego producenta i pozwól, aby ostateczną decyzję podjęły próbki terenowe, a nie strony katalogowe.
Wytyczne dotyczące instalacji i konserwacji niezawodnych łączy miedzianych 10G
Zasady instalacji chroniące kanał
Większość problemów z miedzią 10G jest instalowana, a nie produkowana, co jest dobrą wiadomością, ponieważ nawyki instalacyjne można naprawić. Zachowaj skręt każdej pary aż do punktu końcowego i nigdy nie odkręcaj więcej niż około 13 milimetrów w gniazdach i panelach Cat6A. Przestrzegaj minimalnego promienia zgięcia, wynoszącego co najmniej czterokrotność zewnętrznej średnicy kabla lub więcej w przypadku konstrukcji ekranowanych, zwłaszcza za płytami czołowymi i wewnątrz zatłoczonych szafek. Trzymaj biegi poziome oddzielone od nieekranowanych linii energetycznych i opraw fluorescencyjnych i unikaj długich równoległych ścieżek wzdłuż obwodów silników lub oświetlenia. Ogranicz rozmiary wiązek i zamień zbyt ciasne opaski kablowe na rzepy, ponieważ ciśnienie zgniatania zniekształca geometrię pary, od której zależy 10GBASE-T. Zakończ przy użyciu odpowiednich matryc i narzędzi na sprzęcie o określonej kategorii, a następnie certyfikuj każde łącze stałe i cały kanał, dodając kontrole punktowe przesłuchów obcych na najgęstszych panelach.
Kable sprzętowe na obu końcach zasługują na taką samą powagę jak kabel stacjonarny, ponieważ okazyjny kabel może zniweczyć certyfikowany kanał. Trzymaj zapas przetestowanych, dopasowanych do kategorii przewodów o standardowych długościach, aby instalatorzy nigdy nie improwizowali z resztkami ze starszego projektu.
Kable krosowe Cat6A i Cat8 Kategoria-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. Zobacz produkt → Utrzymanie rośliny w zdrowiu po przekazaniu
Oznacz oba końce każdego łącza tym samym identyfikatorem, zapewnij ochronę przed kurzem na nieużywanych portach i utrzymuj dyscyplinę instalowania poprawek, która rejestruje każdy ruch, dodanie i zmianę. Ponownie certyfikuj każde łącze, które zostało ponownie zakończone lub przekierowane, zamiast zakładać, że nadal spełnia wymagania. Uszkodzone kable krosowe należy wymieniać zamiast ponownie je zaciskać, ponieważ naprawy wykonywane na miejscu rzadko spełniają tolerancje Cat6A. Zaplanuj okresowy audyt, który obejmuje próbki kanałów, sprawdza temperaturę szaf w strefach o wysokim poziomie PoE i uzgadnia dokumentację z tym, co faktycznie znajduje się w szafach. Zakłady stosujące się do tej procedury przechodzą audyty miedzi 10G po latach bez dramatów, a zakłady, które je pomijają, zwykle odkrywają różnicę podczas przenoszenia, dodawania lub zmiany w najgorszym możliwym momencie.
Kluczowy wniosek: kanał miedziany 10G jest tak dobry, jak jego najgorsze zakończenie, dlatego podczas instalacji egzekwuj zasady dotyczące skrętu, promienia zgięcia, łączenia i certyfikacji oraz przeprowadzaj ponowną certyfikację po każdej zmianie.
Często zadawane pytania: Najczęściej zadawane przez kupujących pytania dotyczące miedzi 10G
Poniższe pytania pojawiają się wielokrotnie w rozmowach z dystrybutorami, integratorami i wykonawcami projektów. Odpowiedzi są krótkie i praktyczne, dzięki czemu można je przenieść bezpośrednio do własnej dokumentacji projektu.
Czy mogę podłączyć kabel miedziany 10G do istniejącego okablowania Cat6?Czasem pod pewnymi warunkami. Wytyczne TIA umożliwiają 10GBASE-T przez Cat6 przy zmniejszonym zasięgu, zwykle do około 55 metrów i krótszym w gęstych wiązkach w pobliżu obcych źródeł przesłuchów. Zdobądź certyfikat każdego potencjalnego pola łącza przed przeniesieniem do niego użytkowników i zbuduj nową pojemność poziomą na Cat6A wszędzie tam, gdzie liczy się gwarantowane 100 metrów. |
Czym różni się miedź 10G od łączy światłowodowych lub DAC?10GBASE-T zapewnia prędkość 10 Gb/s poprzez cztery skrętki na interfejsie RJ45, co zapewnia kompatybilność urządzeń, PoE i zasięg 100 metrów w jednym medium. Moduły światłowodowe SFP zapewniają większe odległości i wyższą odporność, ale wymagają transiwerów i łatania włókien, podczas gdy bezpośrednio podłączane kable twinax obsługują tylko kilka metrów w tej samej szafie. Większość budynków rozsądnie wykorzystuje wszystkie trzy, każdy tam, gdzie najlepiej pasuje. |
Czy miedź 10G obsługuje PoE dla punktów dostępowych Wi-Fi 6 i 7?Tak. 10GBASE-T działa na tych samych czterech parach, które obsługują PoE 802.3bt, a moc dostarczana na porcie przełącznika osiąga około 90 watów w najwyższej klasie. Zastrzeżeniem projektowym jest ciepło: większa moc podgrzewa wiązkę kabli, dlatego należy zaplanować zachowawcze rozmiary wiązek i wybrać Cat6A, którego zapas mocy pochłania wzrost temperatury bez obniżania wydajności. |
Które komponenty muszą pasować, aby zbudować zgodny kanał miedziany 10G?Wszystkie: kabel poziomy, gniazdo Keystone, panel krosowy i oba kable krosowe powinny mieć tę samą kategorię i jedną klasę wydajności. Normy dopuszczają tylko ograniczoną liczbę punktów połączeń wewnątrz kanału, dlatego należy unikać niepotrzebnych łączników. Kupując kanał jako dopasowany zestaw od jednego producenta, otrzymujesz dane testowe, które faktycznie dotyczą zainstalowanej kombinacji. |
Czy warto określić Cat7 zamiast Cat6A dla miedzi 10G?Wybierz Cat7, gdy miejsce wymaga maksymalnego ekranowania, gdy lokalna praktyka oczekuje systemów klasy F lub gdy potrzebujesz dodatkowej przestrzeni nad głową w trudnych warunkach elektrycznych. W przypadku większości projektów biurowych i komercyjnych Cat6A zapewnia ten sam gwarantowany 100-metrowy kanał miedziany 10G przy niższych kosztach i łatwiejszym zakańczaniu, dlatego pozostaje najczęściej wybieranym rozwiązaniem wśród kupujących. |
