Jak wybrać odpowiedni tester kabli miedzianych do prac nad okablowaniem strukturalnym

Instalator stoi przy nowo ubranym 24-portowym panelu krosowym z ręcznym testerem w jednej ręce i kamerą PoE, która w drugiej przełącza się w tryb offline. Łącze przechodzi przez ciągłość, ale zadanie w przełączniku nadal kończy się niepowodzeniem. Z powodu tej luki tester kabli miedzianych powinien być wybierany na podstawie pytania, na które odpowiada, a nie liczby diod LED na obudowie. Sygnał dźwiękowy ciągłości może potwierdzić, że miedź jest podłączona. Tester mapy połączeń może pokazać, które piny są skrzyżowane. Funkcja reflektometru w dziedzinie długości i czasu może wskazywać zgnieciony kabel lub zaczep mostkowy. Tester kwalifikacji lub certyfikacji może wykazać, czy łącze ma wystarczającą rezerwę wydajności dla aplikacji. Właściwa decyzja o zakupie zaczyna się od błędów, które spodziewasz się znaleźć, standardów, które musisz udokumentować, oraz liczby linków, które Twój zespół rozwiązuje każdego tygodnia.

Co musi udowodnić tester kabli miedzianych, zanim zaakceptujesz łącze

Tester kabli miedzianych nie jest jedną kategorią produktów. Jest to rodzina instrumentów o bardzo różnych zadaniach. Z drugiej strony, podstawowy tester ciągłości odpowiada na wąskie pytanie: czy istnieje ścieżka przewodząca od jednego końca kabla do drugiego? Jest to przydatne do szybkiego sprawdzenia podejrzanego kabla krosowego, linii głośnikowej lub obwodu alarmowego. Nie wystarczy łącze danych, które musi obsługiwać Gigabit Ethernet, PoE lub przekazanie gwarancji.

Tester mapy połączeń dodaje weryfikację pin po pin. Może wykryć skrzyżowaną parę, rozłączoną parę, zwarcie między przewodami lub brakujące połączenie na jednym pinie. W przypadku przenoszenia, dodawania i zmiany generator tonów i sonda są często łączone w parę z mapą połączeń, dzięki czemu technik może zlokalizować nieopisany kabel w zatłoczonej szafie. Ta kombinacja jest praktyczna w przypadku prac konserwacyjnych, ale nadal nie mierzy długości ani wydajności w zakresie wysokich częstotliwości.

Tester długości i lokalizacji uszkodzeń wykorzystuje reflektometrię w dziedzinie czasu lub podobną metodę impulsową do oszacowania odległości do przerwy, zwarcia lub złego zakończenia. W tym przypadku tester kabli miedzianych staje się narzędziem do rozwiązywania problemów, a nie urządzeniem typu „go lub no go”. Jeśli połączenie ulegnie awarii i kabel zniknie w pustej przestrzeni w suficie, różnica między uskokiem o długości 12 metrów a uskokiem o długości 42 metrów może zadecydować o tym, czy zespół otworzy jedną ścianę, czy cały korytarz.

Nad tym siedzą testerzy kwalifikacyjni i testerzy certyfikacyjni. Kwalifikator jest często używany do sprawdzania, czy istniejące łącze może obsługiwać nazwaną szybkość Ethernet lub klasę PoE. Osoba certyfikująca dokonuje pomiarów w oparciu o standard okablowania i sporządza raport, który można przekazać klientowi, konsultantowi lub programowi gwarancyjnemu. Poniższa tabela pokazuje, jak zmienia się decyzja w zależności od klasy testera.

Dla wykonawcy praktyczną odpowiedzią jest często zestaw dwupoziomowy. Kompaktowy tester map połączeń i tonów obsługuje codzienne zgłoszenia serwisowe, a jednostka kwalifikacyjna lub certyfikująca jest rezerwowana w celu akceptacji projektu. W przypadku dystrybutora lub hurtownika ta sama logika dotyczy wyboru zapasów: należy mieć klasę testera odpowiadającą projektom faktycznie realizowanym przez klientów, a nie tylko najwyższą specyfikację w arkuszu danych.

Cztery warstwy testowe: ciągłość, mapa połączeń, długość i wydajność

Testowanie miedzi staje się łatwiejsze do zaplanowania, gdy zostanie podzielone na cztery warstwy. Pierwsza warstwa to ciągłość. Jest to najprostsza kontrola i najłatwiejsza do błędnego odczytania. Łącze może mieć ciągłość na każdym przewodzie i nadal nie działać, ponieważ pary są rozdzielone, zakończenie jest zbyt mocno odkręcone lub kabel jest niewłaściwej kategorii. Ciągłość jest punktem wyjścia, a nie wynikiem akceptacji.

Druga warstwa to mapa połączeń. Dobry tester kabli miedzianych powinien wyraźnie pokazać mapowanie pin-to-pin, w tym ciągłość ekranu na ekranowanych łączach. Wiremap wychwytuje pary odwrócone, pary skrzyżowane, pary rozdzielone oraz otwarcia i zwarcia. W środowisku panelu krosowego wyniki mapy połączeń są także szybkim sposobem na potwierdzenie, że etykieta portu, etykieta gniazda i port panelu krosowego odnoszą się do tego samego łącza fizycznego. Brzmi to banalnie, ale błędy w etykietowaniu są częstym źródłem wywołań zwrotnych.

Trzecia warstwa to długość i lokalizacja uskoku. Długość ma znaczenie z dwóch powodów. Po pierwsze, łącze przekraczające limit długości kanału może nadal przejść przez podstawową mapę połączeń, ale nie działać przy wyższych częstotliwościach. Po drugie, odczyt odległości pomaga technikowi znaleźć uszkodzoną sekcję bez zgadywania. Tester pokazujący odległość do uszkodzenia wraz z zapisaną biblioteką kabli dla różnych wartości prędkości propagacji jest bardziej przydatny niż tester pokazujący tylko ogólny kod błędu.

Czwarta warstwa to wydajność. Obejmuje to tłumienie wtrąceniowe, tłumienie odbiciowe, przesłuchy bliskiego końca i inne parametry istotne dla łączy Cat5e, Cat6, Cat6A i Cat7. Omówiono także zachowanie PoE. Łącze może przejść przez mapę połączeń i nadal się nagrzewać, spadać napięcie lub nie negocjować, gdy podłączone jest zasilane urządzenie. Tester kabli miedzianych z testem rezystancji i obciążenia PoE może ujawnić problemy, które przeoczy prosty moduł mapowania połączeń.

• Ciągłość: potwierdza ścieżkę przewodzącą, ale nie geometrię pary ani wydajność.
• Mapa połączeń: potwierdza kolejność pinów i ciągłość ekranu oraz wychwytuje rozdzielone pary.
• Długość i TDR: lokalizuje przerwy, zwarcia i złe zakończenia na podstawie odległości.
• Wydajność i PoE: sprawdza, czy łącze może obsługiwać zamierzoną aplikację.

W projekcie okablowania strukturalnego warstwy te należy nakładać w kolejności. Nie certyfikuj łącza, zanim mapa połączeń nie zostanie wyczyszczona. Nie szukaj przyczyny awarii przed sprawdzeniem zakończenia i kabla krosowego. Tester jest najcenniejszy wtedy, gdy skraca tę sekwencję, a nie wtedy, gdy daje pojedynczy zielony wynik, który ukrywa przyczynę niepowodzenia.

Gdzie testerzy miedzi pasują do projektu okablowania strukturalnego

Praktycznym sposobem zaplanowania prac odbiorczych jest sprawdzenie, gdzie zwykle skupia się uwaga na łączu miedzianym. Poniższy wykres jest poglądowym widokiem planu, a nie punktem odniesienia dla konkretnego miejsca. Ma pomóc zespołowi projektowemu w podjęciu decyzji, które funkcje testowe zasługują na najwięcej czasu, a które można obsłużyć za pomocą prostszego instrumentu.

Dla wykonawcy wykres jest przydatny, ponieważ oddziela prace testowe od prac przekazania. Łącze może być poprawne technicznie i nadal powodować spór, jeśli etykiety portów, zapisy testów i harmonogramy paneli krosowych nie są zgodne. Tester kabli miedzianych, który przechowuje wyniki i eksportuje je w czystym formacie, zmniejsza to tarcie. Ułatwia to także porównanie uszkodzonego łącza ze znanym, dobrym łączem referencyjnym na tym samym piętrze.

W przypadku zespołu placówki ten sam wykres sugeruje inny wzorzec zakupów. Zespół może nie potrzebować pełnej jednostki certyfikującej do każdego ruchu, dodania i zmiany. Kompaktowy tester mapy połączeń i długości oraz mały zestaw referencyjnych kabli krosowych poradzą sobie z większością codziennych kontroli. Jednostka certyfikująca może być zarezerwowana dla nowych konstrukcji, większych modernizacji lub przypadków, w których klient wymaga formalnych raportów. Podział ten chroni budżet kapitałowy i zapewnia dostępność prostszego testera w celu szybkiej reakcji.

W przypadku dystrybutora lub hurtownika wykres może pomóc w wyborze asortymentu produktów. Klienci instalujący gniazda Keystone, panele krosowe i panele czołowe potrzebują testerów pasujących do sprzedawanych kategorii. Klient pracujący głównie z łączami Cat6 i Cat6A będzie dbał o mapę połączeń, ciągłość ekranu, długość i kontrolę PoE. Klientowi pracującemu nad okablowaniem głosowym lub okablowaniem sterującym o niskiej prędkości może bardziej zależeć na tonie i ciągłości. Zaopatrzenie tylko jednej klasy testerów pozostawia lukę na jednym końcu rynku.

Podłączenie sprzętu wpływa na to, co widzi tester

Tester kabli miedzianych mierzy istniejące łącze, a nie łącze określone. To rozróżnienie ma znaczenie, ponieważ sprzęt łączący jest częścią ścieżki elektrycznej. Gniazdo Keystone Cat6 zakończone zbyt dużym rozkręceniem, panel krosowy z luźnym złączem z tyłu lub kabel krosowy z uszkodzoną wtyczką – wszystko to może spowodować awarię wyglądającą jak problem z kablem. Przed wymianą ciągu kablowego sprawdź punkty końcowe i kable krosowe.

Gniazda Keystone są częstym słabym punktem zakończeń polowych. Gniazdo może być przystosowane do kategorii Cat6 lub Cat6A, ale wydajność zależy od zarządzania parami, osadzania przewodów i zabezpieczenia przed naprężeniami. Tester z przejrzystym wyświetlaczem mapy połączeń i odczytem długości może pomóc w odróżnieniu złego zakończenia od przerwania kabla. Jeśli długość jest prawidłowa, a mapa połączeń jest czysta, ale wydajność jest marginalna, następną kontrolą jest zwykle gniazdo i kabel krosowy, a nie kabel masowy.

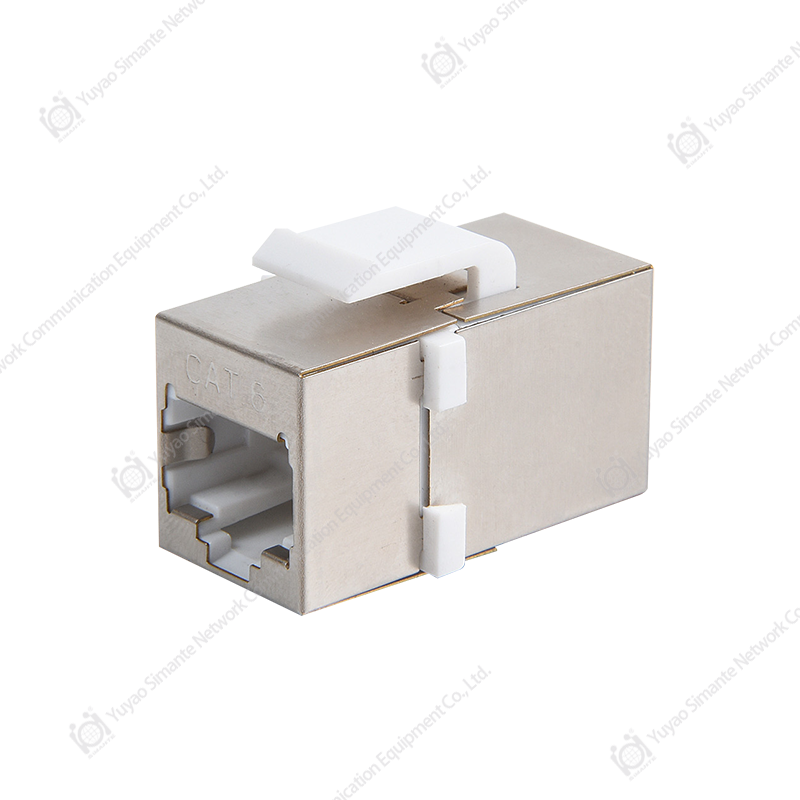

Gniazda Keystone CAT6 w wersjach ekranowanych, UTP i beznarzędziowych Porównaj gniazda ekranowane, UTP, beznarzędziowe i kątowe CAT6 z końcówką 110 lub Krone IDC, gdy wyniki w terenie wskazują na końcówkę, a nie kabel masowy. Zobacz produkt →

Panele krosowe dają podobny efekt na drugim końcu łącza. Panel o dużej gęstości może wyglądać schludnie z przodu i nadal mieć słabe tylne zakończenie na jednym porcie. Gdy tester zgłosi awarię na pojedynczym porcie, porównaj ją z sąsiednim portem na tym samym panelu. Jeśli sąsiedni port przechodzi z tym samym kablem krosowym i tą samą konfiguracją testową, błąd jest bardziej prawdopodobny w terminacji panelu lub kablu poziomym niż w testerze.

Płyty czołowe i puszki do montażu powierzchniowego są częściami mechanicznymi, ale wpływają również na łącze. Płyta czołowa obciążająca gniazdo lub skrzynka powierzchniowa, która wygina kabel poza promień zgięcia, może spowodować problem strat odbiciowych, który pojawia się dopiero po zainstalowaniu pokrywy. Przetestuj połączenie z gotowym montażem, jeśli projekt na to pozwala. Tester kabli miedzianych zastosowany przed założeniem pokrywy może nie wykryć problemu, który pojawi się po włożeniu kabla do puszki.

Kupującym zaopatrującym się zarówno w testery, jak i sprzęt łączący, pomocna jest współpraca z producentem, który rozumie cały system miedziany. Dostawca, który może wyjaśnić terminację gniazd, okablowanie panelu krosowego i ograniczenia testów, jest bardziej przydatny niż dostawca, który podaje tylko cenę za sztukę. Jest to szczególnie prawdziwe w przypadku hurtownika budującego zestaw dla wykonawców, ponieważ zestaw powinien zawierać testery, kable krosowe, gniazda i panele, które są kompatybilne w terenie.

PoE, kable ekranowane i usterki, które nie są widoczne na mapie połączeń

Technologia Power over Ethernet sprawiła, że testowanie miedzi stało się ważniejsze, a nie mniej. Łącze, które doskonale przenosi dane przy niskim poborze mocy, może nie działać, gdy zasilane urządzenie pobiera prąd. Objawy mogą być subtelne: kamera uruchamia się ponownie w nocy, punkt dostępu spada pod obciążeniem lub telefon PoE działa na jednym porcie, ale nie na innym. Podstawowy tester mapy połączeń może wykazać, że wszystkie osiem przewodów jest prawidłowe, ale nadal nie wykryć przyczyny.

Jednym z częstych problemów jest brak równowagi rezystancji. Jeśli jeden przewodnik w parze ma wyższą rezystancję niż jego partner, łącze może przejść prostą kontrolę ciągłości, ale powodować nadmierne nagrzewanie lub spadek napięcia pod obciążeniem PoE. Tester z pomiarem rezystancji i testem obciążenia PoE może wykryć ten stan. Innym problemem jest słabe zaciśnięcie lub przesunięcie izolacji, które powoduje zmianę rezystancji, gdy kabel się nagrzewa. Te usterki są trudne do znalezienia za pomocą testu statycznego, więc tester, który przykłada obciążenie lub rejestruje wartości rezystancji, dostarczy więcej informacji.

Kable ekranowane stanowią kolejną warstwę. W łączu F/UTP lub S/FTP ekran nie jest przewodnikiem danych, ale nadal wymaga ciągłości i odpowiedniego połączenia. Jeśli przewód spustowy jest otwarty na jednym końcu, łącze może przejść przez mapę połączeń i nadal zachowywać się słabo w środowisku z zakłóceniami elektrycznymi. Tester sprawdzający ciągłość ekranu i mogący zidentyfikować ścieżkę ekranu jest przydatny w obiektach przemysłowych, szpitalach i gęstych instalacjach bezprzewodowych, gdzie zakłócenia elektromagnetyczne stanowią poważny problem.

PoE zmienia również kwestię akceptacji. Zespół może potrzebować potwierdzenia nie tylko, że łącze spełnia kategorię okablowania, ale także, że kanał może zapewnić wymaganą klasę mocy na zainstalowanej długości. Nie jest to powód do pominięcia certyfikacji. Jest to powód, aby do procedury akceptacji dodać sprawdzenie PoE i zapisać wynik wraz z identyfikatorem łącza. Jeśli później urządzenie ulegnie awarii, zapis pokazuje, czy łącze było testowane pod obciążeniem i co zgłosił tester.

Dla wykonawcy praktyczna zasada jest prosta: nie używaj testera ciągłości jako jedynego narzędzia w projekcie PoE. Użyj testera kabli miedzianych, który może pokazać mapę połączeń, długość, rezystancję i zachowanie PoE, i zachowaj znane, dobre łącze referencyjne do porównania. Ten link referencyjny jest często bardziej przydatny niż długa lista specyfikacji, ponieważ daje technikowi punkt odniesienia na tych samych warunkach.

Procedura testów w terenie, która ogranicza liczbę wywołań zwrotnych

Tester jest tak dobry, jak procedura wokół niego. Poniższa sekwencja to praktyczna procedura terenowa dla łączy miedzianych. Nie zastępuje specyfikacji projektu, ale pomaga zespołowi uzyskać spójne wyniki i uniknąć wielokrotnych wizyt.

1. Przed testowaniem potwierdź tożsamość łącza. Dopasuj etykietę gniazdka, port panelu krosowego i plan piętra. Prawidłowy test na niewłaściwym porcie jest nadal błędnym wynikiem.
2. Sprawdź zakończenie. Sprawdź odkręcenie pary, osadzenie przewodów, odciążenie i promień zgięcia na gnieździe, panelu i płycie czołowej.
3. Jeśli to możliwe, przetestuj ostatnie kable krosowe. Znany, dobry przewód referencyjny pomaga oddzielić awarię łącza od awarii przewodu.
4. Najpierw uruchom mapę połączeń i zabezpiecz ciągłość. Przed przejściem do testów wydajnościowych rozwiąż problemy związane z otwarciami, zwarciami, parami skrzyżowanymi i rozdzielonymi.
5. Sprawdź długość i odległość uszkodzenia. Porównaj odczyt z długością projektową i ustawieniem biblioteki kabli.
6. Uruchom wymagany test wydajności dla kategorii i aplikacji. Zapisz wynik z identyfikatorem łącza i ustawieniami testera.
7. Dodaj kontrolę PoE, gdy łącze będzie zasilać urządzenie. Zapisz wynik i zanotuj klasę urządzenia lub stan obciążenia.
8. Po wykonaniu wszelkich czynności naprawczych przetestuj ponownie. Nie edytuj nieudanego wyniku w zaliczeniu; utwórz nowy rekord, aby historia była jasna.

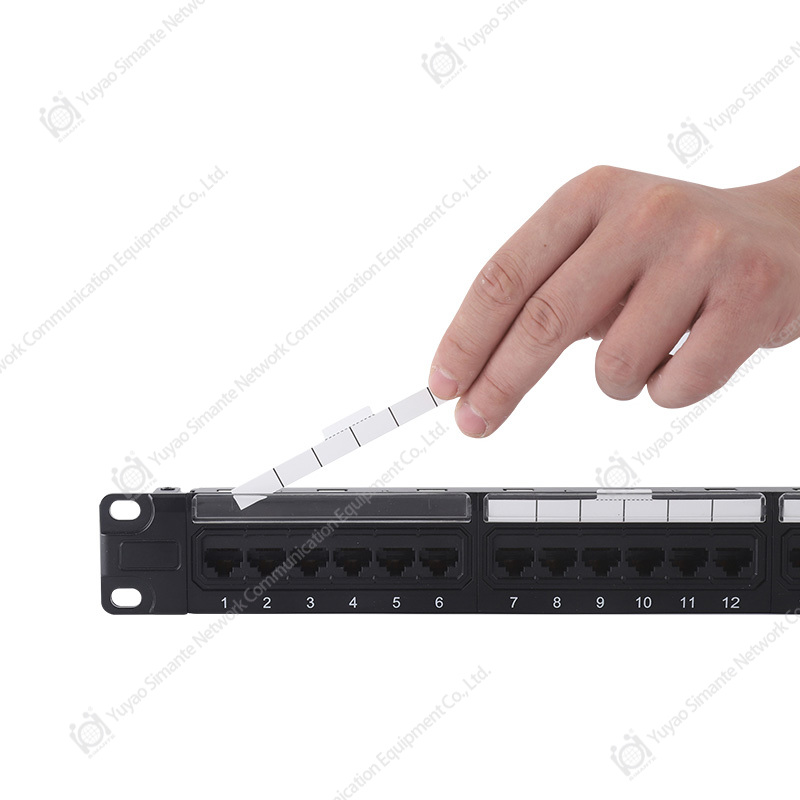

Panele krosowe CAT6 do okablowania strukturalnego montowanego w stojaku Przejrzyj panele UTP od 0,5U do 2U i ekranowane panele CAT6 z zakończeniem 110/Krone IDC podczas dopasowywania sprzętu okablowania i konfiguracji testowej w całym projekcie. Zobacz produkt →

Ta procedura jest również pomocna, gdy projekt wykorzystuje kombinację sprzętu Cat6 i Cat6A. Ustawienia testera, przewody referencyjne i limity łączy muszą odpowiadać testowanej kategorii. Łącze Cat6A testowane za pomocą adaptera Cat6 lub przewodu referencyjnego Cat5e może dać wynik technicznie prawidłowy w przypadku nieprawidłowej konfiguracji. Przechowuj adaptery i przewody referencyjne oznaczone etykietami i sprawdzaj je, gdy wynik będzie niespójny z resztą podłogi.

Dla kierownika projektu najcenniejszym wynikiem nie jest wynik pojedynczego przejścia. Jest to zestaw zapisów pokazujący, co zostało przetestowane, z jakimi ustawieniami, przez kogo i kiedy. Umożliwia to tester kabli miedzianych z funkcjami przechowywania i eksportu. Jeśli tester nie ma miejsca na dane, zespół powinien nadal prowadzić dziennik ręczny zawierający identyfikator łącza, typ testu, wynik i notatki dotyczące działań zaradczych. Dziennik chroni wykonawcę, gdy łącze będzie później kwestionowane.

Lista kontrolna zakupów dla dystrybutorów i wykonawców

Zakup testera kabli miedzianych jest decyzją zakupową w równym stopniu techniczną, jak i techniczną. Najniższa cena jednostkowa może wprowadzać w błąd, jeśli testerowi brakuje adapterów, wsparcia dla oprogramowania sprzętowego lub ścieżki kalibracji potrzebnych do realizowanych projektów. Poniższa lista kontrolna pomaga wykonawcy lub dystrybutorowi porównać oferty dotyczące punktów mających wpływ na użytkowanie w terenie.

• Funkcje testowe: potwierdź mapę połączeń, długość, ton, TDR, PoE i wydajność w porównaniu z rzeczywistym miksem projektu.
• Wsparcie kategorii: sprawdź deklarowaną obsługę łączy Cat5e, Cat6, Cat6A i Cat7, w tym także wersji ekranowanych.
• Oferta złączy i adapterów: sprawdź, czy tester akceptuje wtyczki i adaptery używane w regionie i projekcie.
• Kalibracja i serwis: pytaj o częstotliwość kalibracji, czas obsługi serwisowej i aktualizacje oprogramowania sprzętowego.
• Zarządzanie wynikami: sprawdź pamięć, format eksportu, etykietowanie łączy i oprogramowanie do raportowania.
• Trwałość pola: sprawdź żywotność baterii, ochronę obudowy, czytelność wyświetlacza i temperaturę pracy.
• Szkolenia i dokumentacja: poproś o skrócony przewodnik i materiały szkoleniowe dla nowych techników.
• Wsparcie dostawcy: potwierdzić, że producent lub hurtownik może dostarczyć zamienne adaptery i przewody referencyjne.

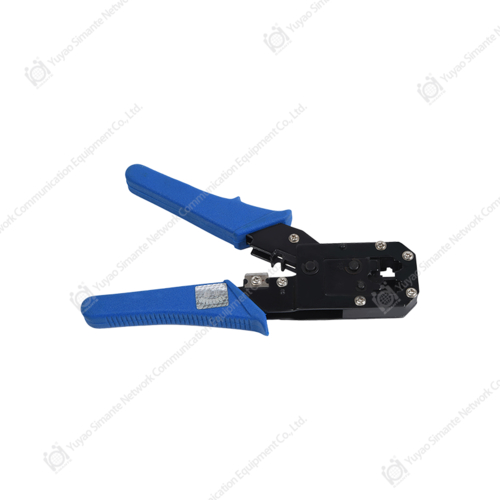

Narzędzia do zaciskania i kończenia instalacji okablowania sieciowego Podczas tworzenia zestawu okablowania odpowiadającego potrzebom testera i złącza przejrzyj narzędzia do zaciskania i zakańczania złączy modułowych 8P, złączy 90 stopni i 180 stopni. Zobacz produkt →

W przypadku dystrybutora tester powinien być oceniany jako część zestawu okablowania. Zestaw może zawierać tester kabli miedzianych, referencyjne kable krosowe, sondę tonową, narzędzie do zaciskania oraz wybór gniazd typu Keystone i płytek czołowych. Wykonawca, który kupi sam tester, może później wrócić po akcesoria, ale zestaw pasujący do lokalnego asortymentu projektu jest łatwiejszy do sprzedania i łatwiejszy w utrzymaniu. Ta sama logika ma zastosowanie w przypadku hurtownika obsługującego wielu instalatorów: asortyment produktów powinien odzwierciedlać kategorie i złącza, które łączą się ze sobą.

Porównując producenta lub dostawcę, poproś o jasne określenie, co robi tester, a czego nie mierzy. Dobry dostawca wyjaśni różnicę pomiędzy ciągłością, kwalifikacją i certyfikacją, zamiast traktować je jako synonimy. Tego rodzaju wsparcie zmniejsza zwroty i buduje zaufanie wykonawców, którzy potrzebują narzędzia, na którym mogą polegać w różnych projektach. Pomaga także kupującemu uniknąć przepłacania za funkcje, które nigdy nie zostaną wykorzystane, lub niedokupowania projektu wymagającego formalnych raportów.

Typowe błędy przy zakupie lub użytkowaniu testera kabli miedzianych

Większość problemów z testerem nie wynika z wadliwego instrumentu. Pochodzą one z niedopasowania między testerem a zadaniem lub z konfiguracji testu, która nie była kontrolowana. Poniższa tabela zawiera listę typowych błędów i praktycznych poprawek.

Innym częstym błędem jest założenie, że tester wyższej kategorii automatycznie rozwiązuje problem niższej kategorii. Tester certyfikujący jest cenny, ale nie naprawi jacka zakończonego nadmiernym odkręceniem ani panelu krosowego z luźnym połączeniem. Tester identyfikuje objaw; technik musi jeszcze poprawić jakość wykonania. Dlatego równie ważne jak specyfikacja instrumentu są szkolenia i jasna procedura akceptacji.

Dla kupującego błędem jest również ignorowanie kosztów posiadania. Kalibracja, adaptery, przewody referencyjne, naprawy i szkolenia wpływają na rzeczywisty koszt testera w całym okresie jego użytkowania. Tańsze urządzenie, którego nie można skalibrować ani wesprzeć, może kosztować więcej w czasie przestoju niż droższe urządzenie z jasną ścieżką serwisową. Właściwe porównanie obejmuje pełny zestaw i towarzyszące mu wsparcie.

Często zadawane pytania: Pytania dotyczące testerów kabli miedzianych

Jaka jest różnica między testerem kabli miedzianych a urządzeniem certyfikującym?

Tester kabli miedzianych to szerokie pojęcie. Może to oznaczać prosty moduł sprawdzający ciągłość, tester mapy połączeń, zestaw tonu i sondy lub jednostkę kwalifikacyjną. Certyfikator to specyficzna klasa testerów, która dokonuje pomiarów w oparciu o określony standard okablowania i sporządza formalny raport. Jeśli projekt wymaga przekazania gwarancji lub akceptacji strony trzeciej, osobą certyfikującą jest zazwyczaj właściwe narzędzie. Jeśli zadaniem jest znalezienie usterki lub szybka kontrola serwisowa, wystarczy prostszy tester.

Czy tester kabli miedzianych może znaleźć przerwę za ścianą?

Tak, jeśli posiada funkcję reflektometrii długości lub czasu. Tester wysyła impuls w dół kabla i szacuje odległość do uszkodzenia na podstawie odbicia. Odczyt zależy od ustawienia prędkości propagacji i rodzaju kabla, dlatego technik powinien wybrać właściwy wpis w bibliotece kabli. Odczyt odległości ma charakter szacunkowy, a nie zdjęcie rentgenowskie, ale często wystarcza do podjęcia decyzji, który fragment ściany lub sufitu należy otworzyć.

Czy potrzebuję testera dla Cat6A i łączy ekranowanych?

Potrzebujesz testera pasującego do linku, który akceptujesz. Łącza Cat6A mają bardziej rygorystyczne wymagania dotyczące wydajności niż Cat5e lub Cat6, a łącza ekranowane zwiększają ciągłość ekranu i kontrolę połączeń. Podstawowy tester mapy połączeń może potwierdzić kolejność pinów, ale nie powie Ci, czy łącze ma wystarczający zapas wydajności. Do akceptacji projektu należy użyć testera przystosowanego do danej kategorii i konfiguracji ekranowanej. W przypadku prac serwisowych mapa połączeń i tester długości mogą być nadal przydatne do lokalizacji usterek.

Dlaczego łącze przechodzi przez mapę połączeń, ale nie obsługuje PoE?

Mapa połączeń sprawdza kolejność i ciągłość przewodów, ale nie opisuje w pełni rezystancji, nagrzewania ani zachowania obciążenia. Łącze może mieć prawidłową kolejność pinów i nadal mieć połączenie o wysokiej rezystancji, niezrównoważoną parę lub uszkodzony przewodnik, który zachowuje się inaczej pod wpływem prądu. Tester z pomiarem rezystancji i testowaniem obciążenia PoE może ujawnić ten stan. Jeśli zasilane urządzenie jest niestabilne, przetestuj łącze pod obciążeniem i porównaj je ze znanym, dobrym portem.

Jak często należy kalibrować tester kabli miedzianych?

Częstotliwość zależy od producenta, klasy testera i wymagań projektu. Testerzy certyfikujący mają zwykle zdefiniowany cykl kalibracji, ponieważ ich wyniki mogą zostać wykorzystane do formalnej akceptacji. Prości testerzy ciągłości i map połączeń mogą mieć dłuższy lub prostszy proces sprawdzania. Zapytaj dostawcę o zalecany odstęp czasu i zachowaj protokół kalibracji razem z testerem. Jeśli wynik wygląda niespójnie w przypadku znanych, dobrych łączy, sprawdź przewody kalibracyjne i referencyjne, zanim zrzucisz winę na kabel.

O co wykonawca powinien zapytać dostawcę przed zakupem?

Zapytaj, co mierzy tester, jakie kategorie i ekranowane łącza obsługuje, jakie adaptery są w zestawie, w jaki sposób przechowywane są wyniki oraz jak przebiega kalibracja i serwis. Dobry dostawca wyjaśni różnicę pomiędzy ciągłością, kwalifikacją i certyfikacją, zamiast traktować je jako tę samą funkcję. W przypadku dystrybutora lub hurtownika zapytaj, czy dostępne są zamienne adaptery, przewody referencyjne i materiały szkoleniowe. Te szczegóły mają większe znaczenie niż pojedyncza specyfikacja nagłówka.

Powiązane zasoby

Dla kupujących, którzy chcą porównać funkcje testera z resztą systemu miedzianego, poniższe zasoby witryny zapewniają przydatny kontekst. Są przeznaczone dla wykonawców, dystrybutorów i zespołów projektowych, które potrzebują informacji praktycznych, a nie listy katalogowej.

• Poznaj historię producenta i możliwości produkcyjne linii produktów z miedzi i włókien.
• Przeczytaj przegląd produktów okablowania strukturalnego dla systemów miedzianych i światłowodowych.

Tester kabli miedzianych jest najbardziej przydatny, gdy stanowi część kompletnego zestawu okablowania: odpowiednie gniazda, panele krosowe, kable krosowe, osłony i narzędzia, wspierane przez dostawcę, który rozumie, jak one ze sobą współpracują. Na tym polega praktyczne powiązanie pomiędzy wynikiem testu a niezawodną instalacją.
