Wybór odpowiedniego rozmiaru panele krosowe zależy przede wszystkim od miejsca w szafie, wymagań dotyczących gęstości portów i przyszłych planów rozbudowy. Standardowe rozmiary są zwykle mierzone w „U” (jednostka stojakowa), przy czym najpopularniejsze to 24-portowy panel krosowy 1U lub 48-portowy panel krosowy 2U. Wybierając panel krosowy, należy najpierw obliczyć całkowitą liczbę punktów danych oczekiwaną w bieżącym i kolejnych dwóch latach, zapewniając 20% margines redundancji. Po drugie, sprawdź, czy głębokość i szerokość szafy są zgodne z panelem krosowym sieci. Na koniec wybierz odpowiednią przestrzeń do zarządzania kablami w zależności od typu kabla (np. Cat6 lub Cat6A), aby zapewnić efektywne zarządzanie okablowaniem centrum danych.
Zrozumienie podstawowej roli paneli krosowych w architekturze sieci
W nowoczesnych centrach danych i korporacyjnych sieciach LAN, panele krosowe to nie tylko fizyczne punkty agregacji połączeń, ale także kamień węgielny elastyczności sieci. Znacząco zmniejszają trudności konserwacyjne poprzez oddzielenie okablowania poziomego od sprzętu przełączającego.
- Estetyczne zarządzanie kablami: pozwala uniknąć efektu „pajęczyny” wewnątrz szafy.
- Ochrona sprzętu: Zmniejsza uszkodzenia sprzętu spowodowane częstym podłączaniem i odłączaniem portów przełącznika.
- Clear Logic: Współpracuje z systemem zarządzania tagami, aby szybko wskazać lokalizacje usterek sieci.
Trzy kluczowe wymiary przy wyborze rozmiaru panelu krosowego
1. Gęstość portów i wykorzystanie przestrzeni
Wymiary fizyczne bezpośrednio wpływają na pojemność stojaka.
Wysokość 1U: Nadaje się do małych i średnich biur lub węzłów obliczeniowych brzegowych, zwykle zapewniając 24 porty. Jeśli wysokość szafy jest ograniczona, lepszym wyborem będą ekranowane panele krosowe o dużej gęstości (np. 1U, 48 portów).
2U i więcej: Nadaje się do głównych serwerowni, ułatwiając wiązanie i dystrybucję kabli na większą skalę z tyłu.
2. Standardy kabli i kompatybilność fizyczna
Wymiary panelu krosowego obejmują nie tylko szerokość przodu, ale także głębokość tylnego stojaka do zarządzania kablami.
Wymagania Cat6A: Ze względu na większą grubość i większy promień gięcia kabli Cat6A, zaleca się wybór modelu z tylną półką do zarządzania kablami. Zajmie to więcej miejsca w głębi, ale zapewni, że fizyczna kompresja nie będzie miała wpływu na transmisję sygnału.
Modułowe a stacjonarne: Modułowe panele krosowe umożliwiają mieszaną instalację okablowania światłowodowego i miedzianego, oferując większą elastyczność wymiarową.
3. Redundancja i możliwość przyszłej rozbudowy
Profesjonalny plan sieci nie powinien ograniczać się do doraźnych potrzeb.
Zapasowy współczynnik: Przy określaniu wielkości patch panelu sieciowego zaleca się obliczyć całkowite zapotrzebowanie na porty korzystając ze wzoru „Rzeczywista liczba portów ÷ 0,8”.
Przestrzeń rozpraszania ciepła: Gęste okablowanie może utrudniać przepływ powietrza. W przypadku wdrożeń o dużej gęstości należy zarezerwować odpowiednie puste panele pomiędzy panelami krosowymi, aby zoptymalizować rozpraszanie ciepła.
Przewodnik po wyborze panelu krosowego
Aby pomóc Ci w podjęciu szybkiej decyzji, oto strategie wyboru panelu krosowego oparte na scenariuszach:
| Typy scenariuszy | Zalecana liczba portów: | Zalecane rozmiary: | Kluczowe kwestie: |

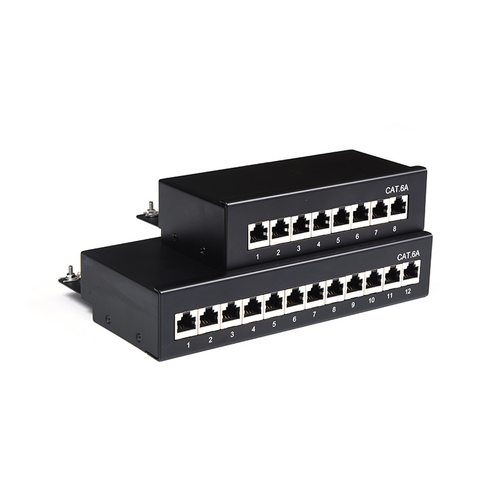

| Mały dom/biuro | 12–24 porty | 1U lub montaż na ścianie | Oszczędność miejsca i łatwość instalacji. |
| Oddział średniej wielkości przedsiębiorstw | 48 - 96 portów | 1U Wysoka gęstość | Silne i słabe ekranowanie zakłóceń prądu (wybierz typ ekranowany). |
| Duże centrum danych | 500 portów lub więcej | Modułowy 2U/4U | Wysoka częstotliwość konserwacji; wymaga obsługi wymiany na gorąco i szybkiego tagowania. |
Profesjonalne porady dotyczące optymalizacji wydajności okablowania
Wybór odpowiedniego rozmiaru is only the first step. To maximize patch panel performance, pay attention to the following details:
Pasujące menedżery kabli: Poziome menedżery kabli powinny odpowiadać proporcji panelu krosowego. Ogólnie zaleca się, aby na każdy panel krosowy 1U znajdował się menedżer kabli o wysokości 1U, aby zapewnić płynne zginanie kabla i zmniejszyć straty na odbiciach.
Kodowanie kolorami i etykietowanie: Użyj modułów paneli krosowych o różnych kolorach, aby rozróżnić sieci wewnętrzne, sieci zewnętrzne i sygnały głosowe. Przejrzysty system etykietowania może skrócić czas rozwiązywania problemów o ponad 50%.
Ekranowanie i uziemienie: Jeżeli wybrano ekranowany panel krosowy, należy upewnić się, że jego wbudowana szyna uziemiająca jest podłączona do systemu uziemiającego szafy; w przeciwnym razie jego działanie przeciwzakłóceniowe zostanie znacznie zmniejszone.
Wybór rozmiaru to zasadniczo równowaga pomiędzy „bieżącym kosztem” a „przyszłą trudnością w utrzymaniu”. Zbyt małe panele krosowe zwiększą późniejsze problemy z zarządzaniem kablami, a ślepe dążenie do zbyt dużych paneli zmarnuje drogie miejsce w szafie.
