Jak korzystać z menedżera kabli？

Cel menedżera kabli

A Menedżer kabli to akcesorium sprzętowe przeznaczone do organizowania, prowadzenia i zabezpieczania kabli w szafie serwerowej lub obudowie sieciowej. Aby z niego skorzystać, wystarczy poprowadzić kable Ethernet, światłowód lub kable zasilające przez wyznaczone poziome lub pionowe kanały, zabezpieczając je paskami z rzepami lub zintegrowanymi palcami, aby zachować odpowiedni promień zgięcia i przepływ powietrza. Aby go zainstalować, zamontuj menedżer kabli do pionowych szyn montażowych szafy serwerowej za pomocą dołączonych nakrętek i śrub klatkowych, zwykle zajmując 1U (1,75 cala) przestrzeni pionowej w przypadku poziomych menedżerów lub mocując do bocznych szyn w przypadku jednostek pionowych.

Główny cel jest dwojaki: aby zapobiec degradacji sygnału spowodowanej ciasnymi zakrętami lub zakłóceniami elektromagnetycznymi i aby zmaksymalizować wydajność chłodzenia poprzez wyeliminowanie przeszkód w przepływie powietrza spowodowanych splątanymi kablami . W centrach danych o dużej gęstości właściwe zarządzanie kablami może obniżyć koszty chłodzenia nawet o 15% i skrócić czas rozwiązywania problemów o ponad 50%.

Jak korzystać z Menedżera kabli: praktyczny przewodnik

Efektywne korzystanie z menedżera kabli to coś więcej niż tylko upchanie przewodów w kanale. Obejmuje planowanie strategiczne w celu zapewnienia skalowalności, użyteczności i integralności sieci. Poniżej znajdują się praktyczne kroki wykorzystania zarówno poziomych, jak i pionowych menedżerów kabli.

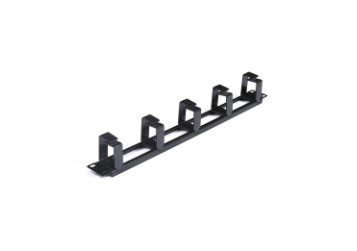

Poziome prowadnice kabli (1U lub 2U)

Zazwyczaj instalowane pomiędzy panelami krosowymi lub przełącznikami, poziome menedżery działają jako główny punkt dystrybucji dla łatania z przodu.

• Trasowanie: Poprowadź kable krosowe z portu przełącznika przez przednie „palce” menedżera lub zakryte kanały. Upewnij się, że kable wychodzą z menedżera bezpośrednio do sąsiednich portów panelu krosowego, aby zminimalizować odsłonięty luz.
• Ochrona promienia zgięcia: W przypadku kabli światłowodowych upewnij się, że promień zgięcia nie spada poniżej 30 mm (1,18 cala). Użyj wyznaczonych szpul lub zakrzywionych palców dostarczonych przez menedżera, aby utrzymać ten promień. Przekroczenie promienia zgięcia może spowodować mikrozgięcia, zwiększając tłumienie nawet o 0,5 dB na zdarzenie.
• Segregacja: Oddziel kable miedziane (Cat6/Cat6a) od kabli światłowodowych, aby zapobiec naprężeniom fizycznym i zakłóceniom. Większość menadżerów posiada zdejmowane osłony, które umożliwiają tworzenie odrębnych stref.

Pionowe prowadnice kabli (kanał palcowy)

Menedżery pionowe są montowane po bokach szafy, aby obsługiwać okablowanie zbiorcze biegnące od góry do dołu, łączące się z przełącznikami, serwerami lub infrastrukturą szkieletową.

• Routing szkieletowy: Użyj menedżera pionowego, aby agregować kable z wielu menedżerów poziomych. Poprowadź kable z przodu szafy do tylnych lub bocznych kanałów, aby podłączyć je do aktywnego sprzętu.
• Zarządzanie luzem: Przechowuj nadmiar kabla w pionowym menedżerze, zamiast zwijać go za sprzętem. Badania pokazują, że odpowiednie zarządzanie luzami w menedżerach pionowych zmniejsza ograniczenie przepływu powietrza nawet o 20% w porównaniu do luźnych wiązek.
• Etykietowanie: Zawsze oznacz oba końce kabla przed poprowadzeniem go przez kanał pionowy. Skraca to średni średni czas naprawy (MTTR) z 30 minut do poniżej 5 minut w przypadku śledzenia obwodów.

Jak zainstalować Menedżera kabli: krok po kroku

Instalacja jest prostym procesem mechanicznym, ale precyzja jest kluczem do zapewnienia integralności strukturalnej szafy i trwałości instalacji. Niezależnie od tego, czy pracujesz z 4-wspornikową szafą serwerową, czy 2-wspornikową szafą sieciową, obowiązują następujące kroki.

Krok 1: Określ miejsce montażu

W przypadku menedżerów poziomych są one zwykle instalowane pomiędzy aktywnymi komponentami (np. Switch w U1, Cable Manager w U2, Patch Panel w U3). W przypadku menedżerów pionowych montuje się je z boku ramy stojaka, często parami (po lewej i prawej stronie).

Krok 2: Przygotuj szyny stojaka

Sprawdź, czy w szafie zastosowano otwory kwadratowe (typowe dla szaf serwerowych), czy otwory gwintowane (typowe dla szaf telekomunikacyjnych). W przypadku otworów kwadratowych włóż nakrętki klatkowe w wyznaczone miejsca montażowe. Upewnij się, że nakrętki klatkowe są ustawione w taki sposób, aby zacisk sprężynowy znajdował się po wewnętrznej stronie szyny, aby zapobiec poślizgowi.

Krok 3: Zabezpiecz urządzenie

Dopasuj wsporniki montażowe menedżera kabli do otworów. Włóż śruby mocujące (zwykle M6 lub 12-24) i początkowo dokręć je ręcznie. Po wyrównaniu dokręć je, aby dobrze pasowały — nadmierne dokręcenie może spowodować zerwanie gwintu lub wypaczenie obudowy, zwłaszcza w przypadku elementów plastikowych o dużej gęstości.

Często zadawane pytania dotyczące programu Cable Manager: rozwiązywanie typowych problemów

Poniżej znajdują się najczęściej zadawane pytania dotyczące zarządzania kablami wraz z dokładnymi odpowiedziami opartymi na najlepszych praktykach branżowych i stiardach produkcyjnych.

1. Jaka jest różnica pomiędzy „paskiem sznurowanym” a „kanałem palcowym”?

Pasek sznurowany to prosty metalowy pręt używany głównie do mocowania wiązek za pomocą rzepów, nie zapewniający oddzielnego oddzielania kabli. Kanał palcowy (standardowy menedżer kabli) zawiera indywidualne „palce” lub pierścienie oddzielające kable, zapewniając doskonałą kontrolę promienia zgięcia i umożliwiając indywidualne ruchy kabli bez zakłócania sąsiednich kabli.

2. Ile miejsca powinienem pozostawić pomiędzy organizatorami kabli a sprzętem aktywnym?

Idealnie byłoby zainstalować menedżera kabli 1U bezpośrednio przy (powyżej lub poniżej) każdego panelu krosowego lub przełącznika. W przypadku gęstych instalacji światłowodowych często preferowany jest menedżer 2U. Utrzymanie 1-calowego (25 mm) prześwitu przed drzwiami menedżera zapewnia prawidłowy przepływ powietrza w układach chłodzenia od przodu do tyłu.

3. Czy mogę używać plastikowych menedżerów kabli do światłowodów o dużej gęstości?

Tak, ale należy upewnić się, że tworzywo sztuczne jest trudnopalne (UL 94V-0). Wysokiej jakości menedżery tworzyw sztucznych, takie jak te produkowane przez Simante, zostały zaprojektowane tak, aby obsługiwały włókna o dużej gęstości przy jednoczesnym zachowaniu integralności strukturalnej. W obiektach wymagających certyfikacji sejsmicznej zalecane są metalowe menedżery pionowe ze względu na ich wyższą wytrzymałość na rozciąganie (zwykle nośność > 500 funtów).

4. Czy menedżery kabli są dostępne w niestandardowych rozmiarach?

Absolutnie. Jako profesjonalny producent, Yuyao Simante Network Communication Equipment Co., Ltd. specjalizuje się w niestandardowych menedżerach kabli. Z ponad 10 linii produkcyjnych zwykłych i niestandardowych i 10 zestawów w pełni automatycznych wtryskarek możemy wyprodukować menedżery o określonej głębokości, kolorze (np. czarnym, białym, niestandardowym kodzie RAL) i materiałach dokładnie odpowiadających wymaganiom estetycznym i przestrzennym centrum danych. Nasz zakład utrzymuje stabilną roczną produkcję na poziomie ponad 9 milionów sztuk , zapewniając skalowalność w przypadku wdrożeń na dużą skalę.

Dlaczego jakość ma znaczenie: inżynieria i wsparcie

Wybór wysokiej jakości menedżera kabli ma wpływ na całkowity koszt posiadania. Urządzenia gorszej jakości mogą mieć ostre krawędzie, które uszkadzają osłony kabli lub tworzywa sztuczne, które z czasem stają się kruche. Podejście Simante gwarantuje jakość u źródła projektu poprzez dojrzały system badań i rozwoju.

Z oddanym zespołem ds ponad 10 inżynierów i ponad 30 pełnoetatowych pracowników technicznych , stawiamy na ciągłe doskonalenie. Nasza fabryka wykorzystuje 10 zestawów w pełni automatycznych wtryskarek and 20 semi-automatic units aby zapewnić spójność krytycznych wymiarów, takich jak odstępy między palcami (zwykle 1,2 cala, aby pomieścić gniazda RJ45 o dużej gęstości).

Simante zapewnia klientom wyspecjalizowane, zintegrowane rozwiązania, aby mieć pewność, że spełniają one wymagania klienta. Niezależnie od tego, czy potrzebujesz prostego poziomego menedżera o wysokości 1U, czy złożonego, niestandardowego rozwiązania pionowego dla hiperskalowego centrum danych, zaawansowana infrastruktura fabryczna Cable Manager wspiera Twój projekt od projektu po dostawę.

• Zdolność produkcyjna: 9 milionów jednostek rocznie w celu wsparcia zamówień na dużą skalę.
• Automatyzacja: 8 automatycznie zainstalowanych maszyn zapewnia stałą jakość montażu.
• Personalizacja: Kompletne rozwiązania w zakresie okablowania sieciowego, integrujące projektowanie, rozwój, sprzedaż i serwis.

Inwestując w zaprojektowane rozwiązania do zarządzania kablami od niezawodnego producenta, masz pewność, że Twoja infrastruktura sieciowa pozostanie skalowalna, sprawna i wydajna przez cały cykl życia.
