Co to jest panel światłowodowy i jak działa?

System okablowania strukturalnego to ustiaryzowana infrastruktura sieciowa, która wykorzystuje panele krosowe, gniazda Keystone, płyty czołowe i złącza do organizowania połączeń głosowych, danych i światłowodowych wewnątrz budynku lub centrum danych. Zamiast prowadzić pojedyncze kable bezpośrednio do urządzeń końcowych, system okablowania strukturalnego kieruje okablowanie do scentralizowanych punktów dystrybucji, takich jak panel krosowy lub panel dystrybucji światłowodów, gdzie można testować, przestawiać lub rozszerzać połączenia bez zakłócania reszty sieci. Podejście to definiują powszechnie przywoływane standardy, m.in ANSI/TIA-568 and ISO/IEC 11801 , które określają wymagania eksploatacyjne dla kategorii miedzi, takich jak Kot5e, Kot6 i Kat6a, a także kryteria testowania odnoszące się do złączy światłowodowych. Dobrze zaplanowany system okablowania strukturalnego zazwyczaj obejmuje rozwiązanie okablowania sieciowego zbudowane z miedzianych paneli krosowych, gniazd Keystone RJ45, sieciowych paneli czołowych i światłowodowych paneli krosowych, a wszystko to współpracuje ze sobą w celu obsługi ruchu Ethernet, głosu i wideo. Ponieważ komponenty te są generalnie zgodne ze wspólnymi standardami mechanicznymi, produkty kabli strukturalnych z różnych serii produkcyjnych można zazwyczaj mieszać w tej samej szafie typu rack lub obudowie ściennej, co upraszcza długoterminową konserwację i przyszłe aktualizacje.

Panele krosownicze światłowodowe odgrywają kluczową rolę w tym środowisku zawsze, gdy sieć musi wykraczać poza ograniczenia długości okablowania miedzianego lub wymaga dodatkowej przepustowości dla łączy szkieletowych i centrów danych. Panel krosowy światłowodowy, czasami nazywany panelem krosowym ODF lub panelem dystrybucyjnym światłowodów, to miejsce, w którym przychodzące kable światłowodowe są łączone lub podłączane do kabli krosowych, które biegną dalej do przełączników, serwerów lub innego sprzętu sieciowego. W poniższych sekcjach omówiono sposób doboru elementów okablowania strukturalnego, typową konfigurację panelu krosowniczego światłowodów oraz praktyki instalacyjne, które pomagają zapewnić niezawodne działanie zarówno miedzianych, jak i światłowodowych segmentów rozwiązania okablowania sieciowego.

Podstawowe elementy systemu okablowania strukturalnego

System okablowania strukturalnego jest zazwyczaj podzielony na niewielką liczbę kategorii komponentów, z których każdy jest produkowany tak, aby spełniał określone wymagania mechaniczne i elektryczne. Poniższa tabela podsumowuje podstawowe komponenty systemu okablowania strukturalnego, o których mowa w tym artykule, w tym typy paneli krosowych, gniazda typu Keystone, płyty czołowe i osprzęt złączy. Zrozumienie roli każdego komponentu produktu okablowania strukturalnego pomaga instalatorom wybrać kompatybilne części i pomaga zarządcom obiektów planować wydajność pod kątem przyszłego wzrostu. W większości instalacji komercyjnych komponenty te są łączone w obudowie do montażu na ścianie lub w stojaku, a okablowanie jest poprowadzone przez dedykowane tace administracyjne, aby zmniejszyć obciążenie złączy.

Projekt panelu krosowniczego światłowodów, konfiguracje portów i opcje montażu w stojaku

Panel światłowodowy i przełącznica optyczna, często skracane do panelu ODF, opisują blisko powiązany sprzęt używany do organizacji połączeń światłowodowych, chociaż czasami terminy te są używane nieco inaczej w zależności od regionu i dostawcy. W ogólnym użyciu panel światłowodowy odnosi się do kompaktowej obudowy do montażu w stojaku lub na ścianie, która mieści ograniczoną liczbę portów, zwykle używanej w pomieszczeniu telekomunikacyjnym, szafie rozdzielczej na podłodze lub małym centrum danych. Panel ODF zwykle opisuje większą ramę, często z wieloma wymiennymi tacami, używaną w biurze centralnym, stacji czołowej lub większym centrum danych w celu zarządzania większą liczbą włókien. Zarówno światłowodowy ODF, jak i standardowy panel światłowodowy pełnią tę samą podstawową funkcję, która polega na ochronie spawów zgrzewanych lub złączonych włókien, dystrybucji przychodzących i wychodzących rdzeni światłowodowych oraz zapewnianiu stabilnego, oznakowanego punktu do testowania i łatania. Ponieważ terminologia jest różna, kupującym oceniającym panel dystrybucyjny światłowodów zazwyczaj zaleca się sprawdzenie liczby portów, konfiguracji tac i typu złącza, a nie poleganie wyłącznie na nazwie produktu.

Panele krosowe światłowodowe są zwykle produkowane w konfiguracjach 12, 24, 48 i 96 rdzeni, przy czym niektóre projekty paneli światłowodowych o dużej gęstości obsługują jeszcze większą liczbę w zastosowaniach w centrach danych. Liczba portów jest zwykle dopasowywana do wysokości jednostki stelażowej w obudowie, ponieważ każde miejsce w szafie o wysokości 1U może zazwyczaj pomieścić określoną liczbę pozycji adapterów, w zależności od typu adaptera i konstrukcji tacy. 24-portowy panel krosowniczy światłowodowy jest powszechnym wyborem w mniejszych pomieszczeniach telekomunikacyjnych i punktach dystrybucji FTTH, natomiast w przypadku centrów danych i aplikacji szkieletowych biur centralnych częściej wybiera się większą liczbę portów. Projekty paneli światłowodowych do montażu w stojaku są przeznaczone do montażu w standardowej 19-calowej szafie sprzętowej, natomiast wersje do montażu na ścianie są używane w mniejszych przestrzeniach, takich jak podłogowe skrzynki rozdzielcze lub punkty dostępowe FTTH, gdzie pełna szafa nie jest praktyczna.

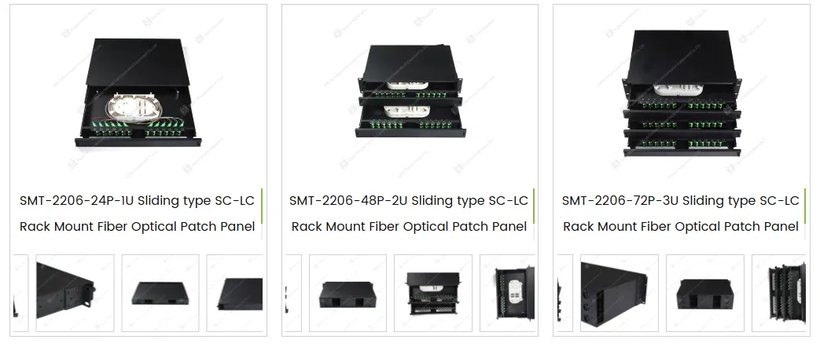

Powyższe zdjęcie przedstawia serię światłowodowych paneli krosowych do montażu w szafie, wyprodukowanych przez firmę Yuyao Simante Network Communication Equipment Co., Ltd, ilustrując, jak liczba portów rośnie w zależności od wysokości obudowy. Wersja 1U może pomieścić 24 porty, wersja 2U może pomieścić 48 portów, a wersja 3U może pomieścić 72 porty, zgodnie z konstrukcją wysuwanej szuflady, która umożliwia wysunięcie przedniej tacy na zewnątrz w celu łączenia, łatania i konserwacji bez wyjmowania panelu ze stojaka. Każde urządzenie wykorzystuje adaptery SC lub LC zamontowane na panelu przednim, z tacami na złącza i funkcjami zarządzania włóknami umieszczonymi wewnątrz szuflady, aby pomóc chronić promień zgięcia włókna i zmniejszyć ryzyko uszkodzenia włókna podczas pracy. Ten typ przesuwnego panelu światłowodowego SC LC ODF ma na celu uproszczenie przenoszenia, dodawania i zmian w środowiskach, w których technicy potrzebują wielokrotnego fizycznego dostępu do spawów i złączy. Tego rodzaju światłowodowe panele krosownicze do montażu w stojaku są zwykle instalowane w pomieszczeniach telekomunikacyjnych, centrach danych, centralach dostawców usług internetowych i punktach dystrybucji FTTH, gdzie potrzebne jest zorganizowane i sprawne zakończenie światłowodów.

Wydajność przepustowości kategorii okablowania miedzianego używanego z gniazdami Keystone i panelami krosowymi

Wydajność miedzianego okablowania strukturalnego jest definiowana przez kategorie ustanowione w normach ANSI/TIA-568 i ISO/IEC 11801, które określają minimalną szerokość pasma częstotliwości dla każdej kategorii kabla i sprzętu łączącego. Zgodnie z tymi normami, okablowanie kategorii 5e jest przystosowane do 100 MHz , przeznaczone jest dla okablowania kategorii 6 250 MHz , przeznaczone jest dla okablowania kategorii 6a 500 MHz i okablowanie kategorii 8 2000 MHz . Ponieważ panel krosowy, gniazdo Keystone Cat6 i gniazdo Keystone RJ45 są częścią tego samego kanału, każdy element łącza, od portu Cat6 panelu krosowego do zakończenia gniazda Keystone Cat6 do męskiego złącza RJ45 na końcu urządzenia, musi spełniać lub przekraczać kategorię znamionową, aby łącze działało zgodnie z przeznaczeniem. Poniższy wykres ilustruje wzrost przepustowości w tych kategoriach, co pomaga wyjaśnić, dlaczego wiele projektów rozwiązań okablowania sieci korporacyjnych w przypadku nowych instalacji przesunęło się w stronę sprzętu kategorii 6 i 6a. Wybieranie panelu krosowego i sprzętu typu jack keystone o tej samej lub wyższej kategorii niż zainstalowany kabel jest szeroko stosowaną praktyką wśród producentów i instalatorów okablowania strukturalnego, ponieważ niedopasowane komponenty mogą ograniczyć osiągalną przepustowość całego łącza.

Powyższy wykres porównuje minimalną przepustowość czterech popularnych kategorii okablowania miedzianego, zgodnie z definicją ANSI/TIA-568 i powiązaną dokumentacją ISO/IEC 11801. Kategoria 5e, wciąż spotykana w wielu starszych instalacjach biurowych, obsługuje szerokość pasma 100 MHz i jest ogólnie kojarzona z Gigabit Ethernet przy standardowych długościach kabli. Kategoria 6 podwaja tę liczbę do 250 MHz i może obsługiwać 10 Gigabit Ethernet na krótszych kanałach, co jest jednym z powodów, dla których gniazda Keystone Cat6 i panele krosowe Cat6 są nadal szeroko stosowane w nowych projektach rozwiązań okablowania sieciowego. Kategoria 6a zwiększa szerokość pasma do 500 MHz i zapewnia ściślejszą kontrolę przesłuchów obcych, umożliwiając działanie 10 Gigabit Ethernet na pełnej długości kanału 100 metrów dozwolonej przez standard. Kategoria 8, znamionowa 2000 MHz, jest przeznaczona głównie do bardzo krótkich połączeń w centrach danych, a nie do ogólnego okablowania biurowego. Ponieważ wymagania dotyczące przepustowości zwykle rosną wraz z modernizacją sieci, wielu menedżerów obiektów poszukuje producentów paneli krosowych i gniazd keystone, których linie produktów oferują jasną ścieżkę aktualizacji ze sprzętu Cat6 do Cat6a w ramach tej samej powierzchni.

Typy złączy do krosownic światłowodowych: SC, LC, FC i ST

Panele krosownicze światłowodów są zbudowane w oparciu o niewielką liczbę standardowych typów złączy i adapterów, najczęściej SC, LC, FC i ST. Złącza SC wykorzystują mechanizm zatrzaskowy typu push-pull i stosunkowo dużą tulejkę o średnicy 2,5 milimetra i pozostają powszechne w zastosowaniach w telekomunikacji i panelach dystrybucyjnych dla przedsiębiorstw. Złącza LC wykorzystują mniejszą tulejkę o średnicy 1,25 milimetra i podobnym stylu zatrzasku, co pozwala na mniej więcej dwukrotnie większą gęstość portów niż złącza SC w obrębie tej samej szerokości panelu, co sprawia, że ​​LC jest częstym wyborem w projektach centrów danych światłowodowych paneli krosowych o dużej gęstości. Złącza FC wykorzystują złącze gwintowane, które zapewnia bezpieczne połączenie mechaniczne i nadal są zalecane w niektórych zewnętrznych zakładach i środowiskach testowych, gdzie priorytetem jest odporność na wibracje. Złącza ST wykorzystują sprężynowy mechanizm blokady skrętnej i były w przeszłości powszechne we wczesnych wdrożeniach wielomodowych paneli krosowych, chociaż nowsze projekty częściej określają sprzęt SC lub LC.

Wydajność optyczną tych typów złączy powszechnie ocenia się na podstawie kryteriów, o których mowa w Telcordia GR-326-CORE oraz IEC 61753-1, które opisują metody badań tłumienności wtrąceniowej, tłumienności odbiciowej i trwałości mechanicznej jednomodowych złączy światłowodowych. Opublikowane wzorce branżowe, do których odwołuje się wielu producentów złączy, zwykle opisują typowe maksymalne tłumienia wtrąceniowe w zakresie od około 0,2 do 0,3 dB dla fabrycznie zakończonych złączy SC, LC i FC w normalnych warunkach łączenia. Straty odbiciowe są często porównywane do poziomu 50 dB lub więcej w przypadku polerowanych złączy UPC i 60 dB lub więcej w przypadku polerowanych złączy APC, w oparciu o tę samą kategorię opublikowanych źródeł. Trwałość mechaniczna jest często porównywana przy minimum 500 cyklach łączenia w ramach testów trwałości typu Telcordia GR-326-CORE. Liczby te reprezentują powszechnie przywoływane wzorce branżowe, a nie gwarantowane wartości dla konkretnego produktu, ponieważ rzeczywista wydajność może się różnić w zależności od producenta, jakości okuć i sposobu obsługi w terenie.

Powyższy wykres przedstawia powszechnie stosowane wartości referencyjne maksymalnej tłumienności wtrąceniowej w decybelach dla typów złączy SC, LC, FC i ST, w oparciu o opublikowane kryteria testów branżowych, takie jak Telcordia GR-326-CORE. Złącza SC, LC i FC są często kojarzone z maksymalnymi stratami wtrąceniowymi w pobliżu 0,3 dB, jeśli są prawidłowo zakończone i połączone w normalnych warunkach. Złącza ST, które opierają się na złączu typu Twist Lock, a nie na połączeniu push-pull lub gwintowanym, są częściej kojarzone z nieco wyższym typowym punktem odniesienia w pobliżu 0,5 dB ze względu na różnice w tolerancji wyrównania. Niższa tłumienność wtrąceniowa ogólnie oznacza mniejszą utratę sygnału optycznego w każdym punkcie połączenia, co staje się bardziej istotne w zastosowaniach światłowodowych ODF i panelach dystrybucyjnych światłowodów, które obejmują wiele punktów splotów i krosowań wzdłuż pojedynczego łącza. Liczby te stanowią ogólne wzorce branżowe, a nie specyfikacje gwarantowane dla konkretnej partii złączy, a rzeczywiste wyniki zależą od jakości wypolerowania tulejek, praktyk czyszczenia i liczby cykli łączeniowych. Projektanci sieci planujący panel krosowy światłowodowy na potrzeby długiej sieci szkieletowej lub układ centrum danych paneli światłowodowych o dużej gęstości często uwzględniają skumulowane straty wtrąceniowe we wszystkich punktach połączenia w swoich ogólnych obliczeniach budżetu łącza.

Skalowalna gęstość portów w krosownicach światłowodowych do montażu w szafie

Obudowy światłowodowych paneli krosowych do montażu w stojaku mają zazwyczaj rozmiary standardowych jednostek stojakowych, powszechnie określanych w skrócie 1U, 2U lub 3U, ze skalowaniem liczby portów w zależności od liczby pozycji adapterów i tacek połączeniowych mieszczących się w każdej jednostce pionowej przestrzeni w szafie. Seria paneli światłowodowych z wysuwaną tacą, o której mowa wcześniej w tym artykule, jest zgodna z tym wzorcem i oferuje konfigurację z 24 portami w obudowie 1U, konfigurację z 48 portami w obudowie 2U i konfigurację z 72 portami w obudowie 3U. Ten rodzaj skalowania umożliwia wcześniejsze zaplanowanie przepustowości okablowania poprzez wybranie 24-portowego panelu światłowodowego do montażu w stojaku dla mniejszego pomieszczenia telekomunikacyjnego lub panelu o większej liczbie portów dla szkieletu centrum danych bez zmiany ogólnej konstrukcji panelu lub typu adaptera. Ponieważ każda dodatkowa jednostka stelażowa dodaje proporcjonalną liczbę portów w tym projekcie, planiści mogą oszacować przyszłe zapotrzebowanie na pojemność na podstawie budżetu na miejsce w szafie, zamiast oceniać zupełnie inną linię produktów paneli światłowodowych dla każdego rozmiaru projektu.

Powyższy wykres pokazuje, jak liczba portów zmienia się w zależności od wysokości jednostki stelażowej dla reprezentatywnej serii paneli światłowodowych z wysuwaną tacą, w oparciu o konfiguracje 1U, 2U i 3U wspomniane w tym artykule. Obudowa 1U mieści 24 porty, obudowa 2U – 48 portów, a obudowa 3U – 72 porty, co odzwierciedla proporcjonalny wzrost o 24 porty na każdą dodatkową jednostkę wysokości w szafie w tej konkretnej konstrukcji wysuwanej szuflady. Ten rodzaj przewidywalnego skalowania jest przydatny przy porównywaniu opcji panelu krosowego światłowodowego z alternatywnymi stylami paneli, które mogą mniej efektywnie upakować porty lub którym brakuje wysuwanej tacki umożliwiającej dostęp do złączy. Obiekty z ograniczoną przestrzenią w szafie często preferują większą gęstość portów na jednostkę szafy, ponieważ zmniejsza to liczbę obudów potrzebnych do zakończenia danej liczby włókien. Jednocześnie panele o bardzo dużej gęstości portów wymagają starannego zarządzania wewnętrznymi włóknami, aby pomóc zachować minimalny promień zgięcia, więc liczba portów to tylko jeden z czynników, które należy wziąć pod uwagę, obok konstrukcji tacki połączeniowej i funkcji prowadzenia kabli przy wyborze panelu dystrybucyjnego włókien.

Trendy branżowe kształtujące wdrażanie okablowania strukturalnego i dystrybucji światłowodów

Popyt na komponenty systemów okablowania strukturalnego, w tym panele krosowe, gniazda Keystone i panele krosowe światłowodowe, kształtował się w ostatnich latach w wyniku ciągłej rozbudowy centrów danych, infrastruktury chmurowej i wdrożeń światłowodów do domu. Według jednego raportu z badań rynku branżowego, wartość globalnego rynku okablowania strukturalnego szacuje się na ponad 20 miliardów dolarów amerykańskich w 2025 roku, przy przewidywanej złożonej rocznej stopie wzrostu na poziomie blisko 8 procent do połowy lat trzydziestych XX wieku, przypisywanej głównie rozwojowi centrów danych i infrastruktury chmurowej. Ta sama kategoria analizy rynku wykazała, że ​​aplikacje sieci lokalnych w przeszłości odpowiadały za większość zainstalowanego okablowania strukturalnego pod względem przychodów, podczas gdy aplikacje dla centrów danych stanowią jeden z najszybciej rozwijających się segmentów, w miarę jak organizacje stale zwiększają pojemność serwerów i pamięci masowych. Programy „Fibre to the home” również przyczyniły się do wzrostu popytu na rozwiązania w zakresie paneli dystrybucyjnych światłowodów FTTH, ponieważ każde nowe połączenie abonenckie zazwyczaj wymaga dedykowanego złącza lub punktu krosowego w panelu dystrybucyjnym pomiędzy zewnętrznym światłowodem zakładowym a lokalem klienta. Tendencje te sugerują, że zarówno produkty z zakresu kabli strukturalnych skupiających się na miedzi, takie jak gniazda Keystone Cat6 i osprzęt do paneli krosowych, jak i produkty z paneli światłowodowych prawdopodobnie pozostaną istotne w miarę równoległego rozwoju sieci w segmentach miedzi i włókien.

Powyższy wykres ilustruje przybliżony rozkład wdrożenia okablowania strukturalnego według kategorii zastosowań, w oparciu o szacunki opublikowanych badań rynkowych, a nie pojedynczy zweryfikowany spis globalny. Wdrożenia sieci lokalnych, obejmujące typowe środowiska biurowe i korporacyjne, w przeszłości stanowiły największy pojedynczy udział w wolumenie okablowania strukturalnego, co jest zgodne z szeroką obecnością paneli krosowych, gniazd Keystone i paneli czołowych w zwykłych budynkach komercyjnych. Aplikacje w centrach danych stanowią mniejszy, ale generalnie szybciej rosnący udział, co odzwierciedla przejście w kierunku serwerowni o większej gęstości i infrastruktury chmurowej, które często w większym stopniu opierają się na światłowodowych panelach krosowych i światłowodowych panelach dystrybucyjnych o dużej gęstości. Pozostała część obejmuje inne zastosowania, takie jak środowiska przemysłowe, mieszkaniowe i specjalistyczne usługi telekomunikacyjne, które znacznie różnią się w zależności od regionu i rodzaju projektu. Ponieważ szacunki rynkowe różnią się w zależności od dostawców usług badawczych, przedstawione tutaj wartości procentowe należy czytać jako ogólną ilustrację względnej skali, a nie dokładną liczbę dla konkretnego roku lub regionu. Ten ogólny wzorzec jest jednym z powodów, dla których wielu producentów okablowania strukturalnego utrzymuje równoległe linie produktów obejmujące zarówno miedziane panele krosowe i osprzęt typu jack keystone, jak i światłowodowe panele krosowe i panele ODF.

Praktyki instalacyjne dla paneli krosowych, paneli czołowych i gniazd Keystone

Instalacja elementów systemu okablowania strukturalnego zazwyczaj odbywa się w podobnej kolejności, niezależnie od tego, czy projekt obejmuje miedziany panel krosowy, panel czołowy sieci czy panel krosowy światłowodowy, chociaż konkretna metoda zakończenia różni się w przypadku mediów miedzianych i światłowodowych. Poniższe kroki opisują ogólną sekwencję instalacji, która jest powszechnie stosowana w komercyjnych projektach okablowania, chociaż lokalne przepisy, instrukcje producenta kabli i specyfikacje projektu powinny zawsze mieć pierwszeństwo przed jakimkolwiek ogólnym opisem.

1. Zaplanuj trasy kabli i oznacz oba końce każdego przebiegu kabla przed rozpoczęciem instalacji, tak aby połączenie na porcie panelu krosowego cat6 lub adapterze panelu światłowodowego pasowało do odpowiedniej płyty czołowej sieci lub gniazdka ściennego.
2. Zamontuj panel krosowy, puste płytki wypełniające panel krosowy i sprzęt do zarządzania kablami wewnątrz stojaka lub obudowy ściennej, pozostawiając odpowiednią przestrzeń na promień zgięcia kabla z tyłu panelu.
3. Zakończ każdy kabel miedziany w gnieździe Keystone Cat6 lub RJ45 Keystone za pomocą narzędzia do zakańczania określonego przez producenta gniazda, a następnie włóż gotowe gniazdo Keystone do panelu krosowego lub otworu w płycie czołowej sieci.
4. W przypadku panelu krosowniczego światłowodu poprowadź przychodzące włókno do korytka spawów lub pozycji adaptera, wykonaj łączenie lub złączenie i przykryj nadmiar długości włókna wewnątrz korytka, aby pomóc zachować minimalny promień zgięcia określony dla typu kabla.
5. Przed oddaniem połączenia do użytku przetestuj każde ukończone łącze za pomocą odpowiedniego testera do certyfikacji kabli lub zestawu do testowania strat optycznych i zapisz wyniki do wykorzystania w przyszłości.
6. Wyraźnie oznacz przód panelu krosowego, płyty czołowej i portów panelu światłowodowego, zgodnie z dokumentacją utworzoną na etapie planowania.

Rozważania dotyczące kompatybilności komponentów okablowania światłowodowego i miedzianego

Ponieważ komponenty systemów okablowania strukturalnego są produkowane przez wielu różnych producentów, kompatybilność jest zazwyczaj utrzymywana poprzez przestrzeganie wspólnych standardów mechanicznych i elektrycznych, a nie poprzez pojedynczy, zastrzeżony projekt. Gniazda Keystone, niezależnie od tego, czy są opisane jako gniazdo Keystone Cat6, czy ogólne gniazdo Keystone RJ45, są zbudowane w oparciu o ustandaryzowane wymiary Keystone, więc gniazda z różnych linii komponentów produktów okablowania strukturalnego można zazwyczaj wkładać do tego samego panelu krosowego lub otworu w płycie czołowej sieci. W zastosowaniach światłowodowych kompatybilność koncentruje się na typie adaptera i złącza, a nie na podstawie podstawy trapezowej, dlatego światłowodowy panel krosowy wyposażony w adaptery SC jest ogólnie kompatybilny z kablami krosowymi i pigtailami zakończonymi SC, podczas gdy panel z LC wymaga przewodów zakończonych LC, niezależnie od tego, który producent panelu światłowodowego wyprodukował obudowę. Kupującym oceniającym dostawcę paneli światłowodowych, producenta paneli krosowych ODF lub fabrykę paneli krosowych do montażu w stojaku pod kątem nowego projektu, zazwyczaj zaleca się sprawdzenie typu adaptera, liczby portów i wysokości jednostki stojaka w stosunku do istniejącej instalacji okablowania przed złożeniem zamówienia, ponieważ niedopasowane typy złączy nie mogą być łączone bez konwersji adaptera. Wcześniejsze potwierdzenie tych szczegółów pomaga uniknąć przeróbek i zapewnia płynniejsze przejście podczas rozbudowy istniejącego rozwiązania okablowania sieciowego o dodatkowy panel krosowy, gniazdo Keystone lub panel krosowy światłowodowy.
