Panel krosowy a przełącznik: bezpośrednia odpowiedź
A panel krosowy to pasywny element okablowania strukturalnego, który kończy i organizuje kable sieciowe, natomiast a przełącznik sieciowy to aktywne urządzenie elektroniczne, które odbiera, przetwarza i przekazuje dane pomiędzy połączonymi urządzeniami. Porównując panel krosowy z przełącznikiem, podstawowe rozróżnienie jest proste: panel krosowy nie przesyła ani nie przetwarza danych samodzielnie, podczas gdy przełącznik zawiera obwód, który odczytuje przychodzące dane i kieruje je do właściwego portu docelowego.
Panel krosowy zwykle znajduje się w warstwie fizycznej sieci, zapewniając stały, oznaczony punkt połączenia dla okablowania poziomego, biegnącego od gniazdek ściennych, gniazd typu Keystone lub płyty czołowej sieci z powrotem do szafy okablowania lub pomieszczenia ze sprzętem. Z kolei przełącznik łączy się z panelem krosowym za pomocą krótkich przewodów krosowych i to właśnie przełącznik umożliwia wymianę danych wielu urządzeniom w sieci. Ponieważ panel krosowy nie ma aktywnej elektroniki, nie wymaga zasilania, natomiast przełącznik potrzebuje do działania zasilania elektrycznego. Rozpoznanie tej różnicy jest przydatne podczas planowania systemu okablowania strukturalnego, ponieważ panele krosowe i przełączniki zazwyczaj pełnią role uzupełniające, a nie zastępując się nawzajem.
Co to jest panel krosowy i jak działa
Podstawowa funkcja panelu krosowego w systemie okablowania strukturalnego
Panel krosowy to płaski panel montowany w stojaku lub na ścianie, który mieści rząd portów typu jack z przodu. Każdy port z przodu panelu odpowiada punktowi połączenia z tyłu panelu, gdzie przychodzące okablowanie poziome jest zakończone metodą IDC typu „punch down”, zwykle po zakończeniu typu 110 lub Krone. Taka konfiguracja umożliwia instalatorom zorganizowanie wielu pojedynczych przebiegów kabli w jednym oznaczonym, łatwym do zarządzania miejscu, zamiast pozostawiać luźne kable rozrzucone po szafie lub pomieszczeniu ze sprzętem. Panele krosowe są również zbudowane tak, aby obsługiwały standardową sekwencję okablowania T568A lub T568B stosowaną w większości miedzianego okablowania strukturalnego, co pozwala zachować spójną kolejność okablowania w całej instalacji.
Rodzaje paneli krosowych: modele typu Punch Down, RJ45 i Kot6
Produkty z panelami krosowymi występują w kilku popularnych postaciach. A wciśnij panel krosowy model jest zakończony poprzez wciśnięcie każdego przewodu w szczelinę IDC za pomocą narzędzia do wbijania, co jest najczęstszą metodą zakończenia w przypadku miedzianych paneli krosowych. A Panel krosowy RJ45 styl odnosi się do samych portów skierowanych do przodu, które akceptują standardowe wtyczki RJ45 z kabli krosowych. A Panel krosowy Cat6 lub model Kat6A jest zbudowany tak, aby odpowiadał wymaganiom przepustowości i przesłuchów okablowania Cat6 lub Cat6A i jest zazwyczaj łączony z pasującymi gniazdami Keystone Cat6 lub Cat6A. A pusty panel krosowy dostarczane bez fabrycznie zainstalowanych gniazd, co pozwala instalatorowi na wstawianie wybranych gniazd Keystone port po porcie, co jest przydatne, gdy szafa wymaga kombinacji połączeń miedzianych i światłowodowych.
W mniejszych instalacjach czasami używa się a Pudełko z panelem krosowym zamiast pełnej jednostki montowanej w stojaku. Obudowa panelu krosowego to kompaktowa obudowa mieszcząca ograniczoną liczbę portów, często używana w domach, małych biurach lub miejscach montowanych na powierzchni, gdzie niepraktyczna jest pełna szafa 19-calowa. Poniższy wykres pokazuje, jak ogólnie liczba portów panelu krosowego jest skalowana od małych do dużych instalacji.
Powyższa tabela przedstawia cztery najczęstsze konfiguracje portów paneli krosowych spotykane w instalacjach okablowania strukturalnego: modele 8-portowe, 12-portowe, 24-portowe i 48-portowe. Panel krosowy z 24 i 48 portami jednostki są zwykle wybierane do pomieszczeń telekomunikacyjnych i szaf sprzętowych, które muszą zakończyć większą liczbę poziomych ciągów kablowych wychodzących z poszczególnych obszarów roboczych. Mniejsze 8-portowe i 12-portowe panele krosowe często nadają się do kompaktowych szaf z okablowaniem, biur domowych lub oddziałów, gdzie wymagana jest tylko ograniczona liczba punktów sieciowych. Wybór właściwej liczby portów zależy głównie od liczby odgałęzień kabli zaplanowanych w danej lokalizacji, wraz z pewnymi rezerwami na przyszłą rozbudowę, ponieważ późniejsze zwiększenie przepustowości zwykle oznacza zainstalowanie dodatkowego panelu krosowego, a nie rozbudowę istniejącego. Wielu instalatorów wybiera rozmiar panelu krosowego o jeden poziom większy od bieżących wymagań, tak aby zapasowe porty pozostały dostępne dla nowych urządzeń lub zmienionych obszarów roboczych.
| Liczba portów | Typowy przypadek użycia | Wspólny typ złącza |
|---|---|---|
| 8 Portówów | Szafka sieciowa do małego biura lub domu | Gniazdo Keystone RJ45, ekranowane lub nieekranowane |
| 12 Portówów | Kompaktowa szafa na okablowanie | Gniazdo Keystone RJ45, Cat6 lub Cat6A |
| 24 Port | Dystrybucja na piętrach biurowych średniej wielkości | Gniazdo Keystone RJ45, wciśnij IDC |
| 48 Portuu | Większe pomieszczenia telekomunikacyjne lub szafy w centrach danych | Gniazdo Keystone RJ45, dziurkowanie o dużej gęstości |
Co to jest przełącznik sieciowy i czym różni się od panelu krosowego
Funkcje przełącznika: aktywne przekazywanie danych i inteligencja portów
Przełącznik sieciowy to aktywne urządzenie, które łączy wiele urządzeń w sieci lokalnej i przekazuje między nimi dane. Wewnętrznie przełącznik utrzymuje tabelę adresów urządzeń uzyskanych z ruchu przechodzącego przez jego porty, której używa do wysyłania przychodzących danych tylko do portu, w którym znajduje się urządzenie docelowe, zamiast rozsyłać je wszędzie. Wymaga to ciągłego zasilania energią elektryczną, a wiele przełączników obsługuje również technologię Power over Ethernet, dostarczając energię do podłączonych urządzeń, takich jak kamery lub bezprzewodowe punkty dostępowe, za pośrednictwem tego samego kabla, który służy do przesyłania danych. W typowej szafie sprzętowej przełącznik znajduje się w pobliżu panelu krosowego, a krótkie kable krosowe z męskimi końcówkami RJ45 łączą określone porty panelu krosowego z określonymi portami przełącznika, tworząc aktywne połączenie, które ożywia system okablowania strukturalnego.
Ponieważ przełącznik jest elementem faktycznie przesyłającym dane, to właśnie przełącznik, a nie panel krosowy, określa, jak szybko urządzenia mogą się komunikować i ile urządzeń można podłączyć jednocześnie. Panel krosowy sam nie dodaje ani nie usuwa dostępnych połączeń sieciowych; zapewnia po prostu stabilny punkt końcowy, dzięki czemu nie ma potrzeby ponownego układania okablowania za każdym razem, gdy urządzenie jest przenoszone lub wymieniane. To oddzielenie pasywnego zarządzania kablami od aktywnego sprzętu sieciowego jest jednym z głównych powodów, dla których systemy okablowania strukturalnego wykorzystują oba komponenty razem, zamiast podłączać urządzenia bezpośrednio do przełącznika.
Panel krosowy a przełącznik: porównanie funkcjonalności
Poniższa tabela podsumowuje główne różnice funkcjonalne pomiędzy panelem krosowym a przełącznikiem sieciowym w systemie okablowania strukturalnego.
| Aspekt | Panel krosowy | Przełącznik sieciowy |
|---|---|---|
| Funkcja podstawowa | Organizuje i kończy okablowanie strukturalne | Przesyła dane pomiędzy podłączonymi urządzeniami |
| Zapotrzebowanie na moc | Nie wymaga zasilania, w pełni pasywny | Wymaga ciągłego zasilania |
| Rola sieciowa | Punkt zakończenia kabla warstwy fizycznej | Aktywny kierunek ruchu i przełączanie |
| Typowa liczba portów | 8, 12, 24 lub 48 portów wspólnych | Wspólne 5, 8, 24 lub 48 portów |
| Typ złącza | Porty jack Keystone RJ45 | Porty RJ45 z wewnętrznym obwodem przełączającym |
Powyższy wykres radarowy porównuje panel krosowy i przełącznik sieciowy w pięciu wymiarach funkcjonalnych, używając ilustracyjnej skali ocen od 1 do 5, a nie precyzyjnych danych pomiarowych. Panel krosowy osiąga wysokie wyniki w zakresie organizacji okablowania, stabilności warstwy fizycznej i niezależności zasilania, ponieważ jest elementem pasywnym, który organizuje okablowanie bez konieczności stosowania zasilania elektrycznego ani przetwarzania danych. Z kolei przełącznik sieciowy osiąga wysokie wyniki w zakresie inteligencji sieci i dość dobrze skalowalności, ponieważ aktywnie odczytuje dane i kieruje ruch do właściwego portu. Panel krosowy ma niskie wyniki w zakresie inteligencji sieci, ponieważ nie zawiera obwodów elektronicznych, natomiast przełącznik ma niskie wyniki w zakresie niezależności zasilania, ponieważ jego działanie zależy od ciągłego zasilania. Porównanie to ilustruje, dlaczego panele krosowe i przełączniki są zwykle używane jako elementy uzupełniające w tym samym systemie okablowania strukturalnego, a nie jako wzajemne substytuty.
Jak panele krosowe i przełączniki współpracują w systemie okablowania strukturalnego
W typowym systemie okablowania strukturalnego panel krosowy i przełącznik sieciowy są połączone sekwencyjnie, a nie konkurują o to samo zadanie. Ogólna ścieżka, którą podąża pojedyncze połączenie sieciowe, w oparciu o powszechną praktykę przywołaną w wytycznych dotyczących okablowania strukturalnego TIA/EIA-568-C i Podręczniku metod dystrybucji telekomunikacyjnej BICSI, wygląda następująco:
- Okablowanie obszaru roboczego łączy urządzenie, takie jak komputer, z gniazdkiem ściennym lub płytą czołową sieciową wyposażoną w gniazdo Keystone RJ45.
- Okablowanie poziome biegnie od płyty czołowej z powrotem do szafy z okablowaniem lub pomieszczenia telekomunikacyjnego, zwykle o zalecanej maksymalnej długości około 100 metrów.
- Okablowanie poziome kończy się z tyłu panelu krosowego metodą wbijaną IDC, zwykle po zakończeniu typu 110 lub Krone.
- Krótki kabel krosowy, wyposażony w końcówki męskiego złącza RJ45, łączy przód portu panelu krosowego z portem pobliskiego przełącznika sieciowego.
- Następnie przełącznik przekazuje dane między tym połączeniem a resztą sieci, w tym całym okablowaniem szkieletowym łączącym ze sobą wiele pomieszczeń telekomunikacyjnych.
To wielowarstwowe podejście jest podstawową ideą stojącą za system okablowania strukturalnego : każdy element systemu okablowania strukturalnego, w tym panel krosowy, gniazda Keystone, płyty czołowe i kable krosowe, ma określoną rolę, co sprawia, że rozwiązanie okablowania sieciowego jest łatwiejsze w utrzymaniu i rekonfiguracji w porównaniu z okablowaniem typu punkt-punkt ad hoc. Kiedy urządzenie wymaga przeniesienia lub wymiany, instalator zazwyczaj może po prostu wymienić krótki kabel krosowy na panelu krosowym lub przełączniku, zamiast ciągnąć nowy kabel przez ściany lub sufity. Poniższy wykres porównuje przepustowość w przypadku popularnych kategorii kabli stosowanych w kablach strukturalnych.
Ten wykres liniowy porównuje względną przepustowość związaną z trzema popularnymi kategoriami okablowania strukturalnego wymienionymi w dokumentacji TIA/EIA-568-C: Cat5e, Cat6 i Cat6A. Okablowanie Cat5e jest ogólnie przystosowane do szerokości pasma około 100 MHz, okablowanie Cat6 zwiększa tę szerokość do około 250 MHz, a okablowanie Cat6A dodatkowo zwiększa przepustowość znamionową do około 500 MHz. Ponieważ panel krosowy jest zwykle zbudowany tak, aby pasował do określonej kategorii kabla, potrzebny jest panel krosowy Cat6A w połączeniu z gniazdami Keystone Cat6A i okablowaniem Cat6A, aby wykorzystać większą przepustowość pokazaną po prawej stronie tabeli. Mieszanie kategorii kabli w ramach tego samego łącza, na przykład łączenie okablowania Cat6A z panelem krosowym Cat5e, generalnie ogranicza całe łącze do wydajności kategorii o niższych parametrach. Z tego powodu panel krosowy, gniazda Keystone, płyty czołowe i kable krosowe używane w systemie okablowania strukturalnego są zwykle przypisane do tej samej kategorii kabli, aby zachować stałą wydajność.
Poza kategorią kabli, ogólna skala systemu okablowania strukturalnego zależy również od wielkości okablowanego obiektu. Poniższy wykres kolumnowy przedstawia ogólne dane referencyjne pokazujące tendencję do skalowania liczby portów w różnych typach instalacji.
Powyższy wykres kolumnowy przedstawia ilustracyjne dane referencyjne dla typowej liczby portów stosowanych w różnych typach instalacji okablowania strukturalnego, od małych biur po szafy w centrach danych. Instalacja w małym biurze zwykle wykorzystuje około 24 portów, które zwykle mogą być obsługiwane przez jedną jednostkę panelu krosowego. W średniej wielkości biurze często można zastosować 48 portów, czasami podzielonych na dwie jednostki paneli krosowych zamontowane w tej samej szafie. Na piętrach przedsiębiorstw i większych obiektach można zastosować gamę 96 portów, podczas gdy szafy w centrach danych obsługujące wiele połączeń serwerów mogą wymagać 144 lub więcej portów, co często osiąga się poprzez ułożenie wielu jednostek paneli krosowych o dużej gęstości. Liczby te stanowią ogólne odniesienia do planowania, a nie stałe wymagania, ponieważ rzeczywista liczba portów wymagana w każdym systemie okablowania strukturalnego zależy od konkretnej liczby obszarów roboczych, połączeń sprzętu i planów rozwoju obiektu.
Wybór komponentów panelu krosowego: gniazda Keystone, płyty czołowe i złącza RJ45
Gniazda Keystone i płyty czołowe jako komponenty produktów okablowania strukturalnego
Panel krosowy rzadko działa samodzielnie. Zwykle łączy się go z rodziną powiązanych komponentów okablowania strukturalnego, w tym gniazdami typu Keystone, płytami czołowymi i kablami krosowymi, które razem tworzą kompletne rozwiązanie okablowania sieciowego. Wśród producentów gniazd Keystone popularne typy modułów obejmują:
- Moduły Keystone jack cat6, używane do standardowych gigabitowych połączeń miedzianych na wylocie w miejscu pracy.
- Porty Keystone RJ45 kompatybilne z większością pustych paneli krosowych i obudów paneli czołowych.
- Moduły typu Net Keystone Jack, zaprojektowane do zakończenia bez użycia narzędzi lub wbijania, w zależności od preferencji instalatora.
- Sieciowe płyty czołowe i obudowy płyt czołowych, dostępne w układach z jednym portem, dwoma portami i wieloma portami, pasujące do konfiguracji szkieletu z 24 portami lub większymi panelami krosowymi.
Producenci płyt czołowych zazwyczaj oferują opcje płyt czołowych do montażu podtynkowego i powierzchniowego, zatem to samo gniazdo trapezowe można zainstalować w płycie gipsowo-kartonowej, w skrzynce z podniesioną podłogą lub na powierzchni ściany, w zależności od typu budynku. Ponieważ płyta czołowa jest po prostu obudową dla jednego lub większej liczby gniazd typu Keystone, rzeczywista wydajność elektryczna połączenia w dalszym ciągu zależy od dopasowania gniazd typu Keystone na płycie czołowej do tej samej kategorii kabli używanej przez panel krosowy i okablowanie za nim.
Pasujące porty panelu krosowego ze złączami RJ45 i kablami krosowymi
Każdy port z przodu panelu krosowego obsługuje standardową wtyczkę RJ45. Kable krosowe używane do wykonywania tych połączeń, czasami określane w skrócie jako Poprawki panelu krosowego , to krótkie kable fabryczne lub kable z końcówką polową, wyposażone w męskie złącze RJ45 na każdym końcu. Producenci złączy RJ45 zazwyczaj produkują te złącza zgodnie ze specyfikacjami Cat5e, Cat6 lub Cat6A, a wybranie złącza o tej samej kategorii, co panel krosowy i gniazda Keystone, pomaga uniknąć niezamierzonych wąskich gardeł w łączu. Warto zauważyć, że termin panel krosowy pojawia się także w niezwiązanych z nim kontekstach, np. panel krosowy do samochodowych systemów audio, który odnosi się do paneli rozdzielczych okablowania wzmacniacza w pojazdach; to użycie nie jest związane z panelami krosowymi okablowania strukturalnego sieci opisanymi w tym podręczniku. Współpraca z uznanymi producentami paneli krosowych, którzy produkują również pasujące gniazda Keystone, osłony czołowe i złącza RJ45, może uprościć zaopatrzenie, ponieważ kategoria kabla, kodowanie kolorami i styl zakończeń są z większym prawdopodobieństwem spójne w całym systemie okablowania strukturalnego.
Widok izometryczny: anatomia panelu krosowego montowanego w stojaku
Powyższy diagram izometryczny jest uproszczoną ilustracją schematyczną panelu krosowego montowanego w stojaku, mającą na celu pokazanie ogólnego układu jego głównych komponentów, a nie dokładnego rysunku technicznego konkretnego modelu. Na przedniej ścianie panelu znajduje się rząd gniazd typu jack typu keystone, w których poszczególne kable sieciowe są zakończone złączami typu jack RJ45. Wspornik montażowy z boku panelu umożliwia przymocowanie go do standardowej 19-calowej szafy na sprzęt, utrzymując panel w jednej linii z innym sprzętem montowanym w szafie, takim jak przełącznik sieciowy. Z tyłu panelu znajdują się zaciski IDC, zwykle zgodne z metodą zakończenia typu 110 lub Krone, służące do podłączenia przychodzącego okablowania poziomego do każdego gniazda typu jack typu jack. Zwykle dołączona jest etykieta lub pasek identyfikacyjny w pobliżu przednich portów, dzięki czemu każdy port może zostać ponumerowany, co pomaga w zarządzaniu kablami i rozwiązywaniu problemów po zainstalowaniu panelu krosowego w działającym systemie okablowania strukturalnego.

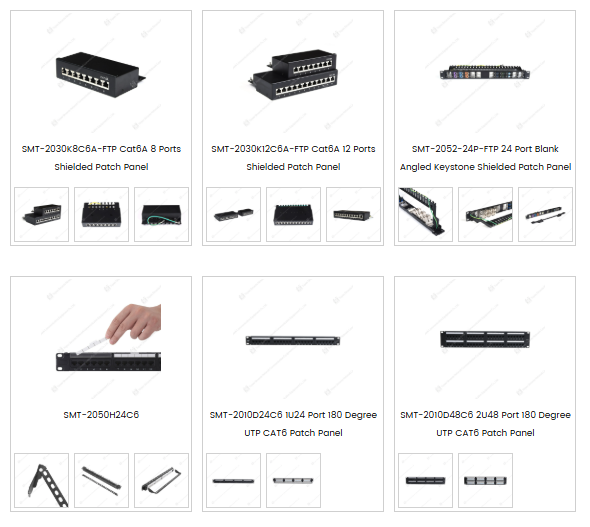

Poniższe zdjęcie przedstawia reprezentatywny asortyment elementów panelu krosowego i płyty czołowej.
Powyższe zdjęcie przedstawia szereg paneli krosowych i elementów płyty czołowej, w tym ekranowane panele krosowe Cat6A w konfiguracjach z 8 i 12 portami, 24-portowy pusty panel krosowy z ekranem typu Keystone i panele krosowe UTP Cat6 w konfiguracjach z 24 i 48 portami pod kątem 180 stopni. Modele pustych paneli krosowych akceptują indywidualne gniazda Keystone wybrane przez instalatora, dzięki czemu pojedyncza obudowa panelu krosowego obsługuje różne typy gniazd, takie jak gniazda Keystone Cat6 lub adaptery światłowodowe, w tej samej przestrzeni w szafie. Produkty typu patch panel, pokazane obok jednostek montowanych w stojaku, są zwykle używane w mniejszych instalacjach, w których wystarczy zorganizować tylko kilka gniazd sieciowych poza pełną szafą sprzętową. We wszystkich tych formatach paneli krosowych porty typu jack typu jack RJ45 pozostają wspólnym punktem końcowym dla standardowego miedzianego okablowania strukturalnego, podczas gdy z tyłu każdej jednostki zazwyczaj akceptowane jest zakończenie IDC typu „punch down” dla przychodzących ciągów kablowych. Wybór pomiędzy opcjami panelu krosowego z 8, 12, 24 portami i 48 portami zazwyczaj sprowadza się do liczby odgałęzień kabli zakończonych w danej szafie lub szafie okablowania.
O Yuyao Simante Network Communication Equipment Co., Ltd.
Yuyao Simante Network Communication Equipment Co., Ltd. jest producentem skupiającym się na komponentach systemów okablowania strukturalnego i produktach światłowodowych, obejmującym projektowanie, rozwój, sprzedaż i serwis. Działająca od prawie 20 lat firma utrzymuje linie produkcyjne gniazd Keystone, paneli krosowych, paneli czołowych i innych produktów z zakresu kabli strukturalnych stosowanych w okablowaniu strukturalnym, komunikacji sieciowej i zastosowaniach inteligentnego domu. Układ produkcyjny obejmuje linie produkcyjne regularne i niestandardowe, wraz z w pełni automatycznymi i półautomatycznymi urządzeniami do formowania wtryskowego, zapewniającymi stabilną roczną produkcję w zakresie kilku milionów sztuk.
Zespół badawczo-rozwojowy składający się z ponad 10 inżynierów i ponad 30 pełnoetatowych pracowników technicznych pracuje nad kontrolą jakości i aktualizacjami produktów, zapewniając spójność produkcji paneli krosowych, gniazd Keystone i paneli czołowych już od etapu projektowania. Jako dostawca wśród producentów systemów okablowania strukturalnego, Simante obsługuje klientów w różnych regionach, w tym w Europie, Australii, Afryce, na Bliskim Wschodzie i w Azji Południowo-Wschodniej, a także bierze udział we współpracy OEM i ODM obejmującej panele krosowe, gniazda Keystone i komponenty płyty czołowej, a także niestandardowe panele krosowe sieciowe Keystone z 12, 24 i 48 portami w projektach 90 stopni i 180 stopni w kategoriach CAT5E, CAT6 i CAT6A.
Często zadawane pytania dotyczące paneli krosowych i przełączników
Pytanie 1. Jaka jest główna różnica między panelem krosowym a przełącznikiem?
Panel krosowy to urządzenie pasywne, które organizuje i kończy okablowanie strukturalne, natomiast przełącznik to aktywne urządzenie sieciowe, które przetwarza i kieruje ruchem danych pomiędzy podłączonymi portami.
Pytanie 2. Czy potrzebuję zarówno panelu krosowego, jak i przełącznika w konfiguracji sieciowej?
W większości systemów okablowania strukturalnego tak. Panel krosowy kończy poziome ciągi okablowania, a krótkie kable krosowe łączą następnie określone porty panelu krosowego z przełącznikiem, oddzielając zarządzanie kablami od aktywnego sprzętu sieciowego.
Pytanie 3. Jakie liczby portów są powszechnie dostępne dla paneli krosowych?
Panele krosowe są powszechnie dostępne w konfiguracjach z 8, 12, 24 i 48 portami, przy czym modele paneli krosowych z 24 i 48 portami są powszechnie stosowane w środowiskach biurowych i telekomunikacyjnych.
Pytanie 4. Czy można używać panelu krosowego bez przełącznika?
Sam panel krosowy nie zapewnia łączności sieciowej, ponieważ organizuje jedynie okablowanie. Aby umożliwić transmisję danych, nadal potrzebny jest przełącznik, router lub inny aktywny sprzęt po jednej stronie panelu krosowego.
Pytanie 5. Jaka jest różnica między gniazdami Keystone RJ45 a męskimi złączami RJ45 używanymi w panelu krosowym?
Gniazda Keystone to żeńskie porty RJ45 montowane w panelach krosowych i płytach czołowych w celu zakończenia kabla, natomiast złącze męskie RJ45 to koniec wtyczki na kablu krosowym, który wkłada się do tych portów jack Keystone lub do portu przełącznika.
