Co to jest panel czołowy sieci i typy

A płyta czołowa sieci to panel naścienny instalowany w domach, biurach i centrach danych, który zapewnia przejrzysty i bezpieczny interfejs do łączenia kabli sieciowych – takich jak Ethernet lub światłowód – z systemami okablowania strukturalnego. Działa jako widoczny punkt końcowy okablowania w ścianie, akceptując gniazda Keystone lub moduły łączące wewnętrzne okablowanie z portami skierowanymi do użytkownika. Zamiast pozostawiać kable odsłonięte lub luźno zakończone, panel czołowy sieci organizuje i chroni połączenia, zapewniając jednocześnie profesjonalne wykończenie. Dostępne w konfiguracjach od jednego do 6 portów lub więcej, płyty czołowe są podstawowym elementem każdej instalacji sieci strukturalnej.

Co to jest Płyta czołowa sieci

Sieciowa płyta czołowa to płaska płyta — zwykle wykonana z tworzywa sztucznego lub metalu — która jest montowana równo z ścianą lub powierzchnią i mieści jedno lub więcej gniazd Keystone, portów RJ45 lub adapterów światłowodowych. Łączy strukturalne okablowanie ścienne z urządzeniami takimi jak komputery, telefony lub przełączniki za pośrednictwem prostego interfejsu wtykowego.

Panele czołowe są używane w sieciach domowych, komercyjnej infrastrukturze IT i środowiskach przemysłowych. Instaluje się je w puszkach ściennych (zwanych także puszkami tylnymi), które są wpuszczone w ścianę, co nadaje instalacji wykończony wygląd. Kluczową różnicą jest to, że sama płyta czołowa nie kończy przewodów – ta funkcja należy do gniazdo kluczowe włożony do portów panelu czołowego.

Typowe zastosowania obejmują:

• Gniazda danych Ethernet w biurach i domach
• Punkty podłączenia telefonu
• Zakończenia światłowodowe na ścianach
• Dystrybucja sygnału audio/video w salach konferencyjnych
• Gniazda USB i HDMI w inteligentnych budynkach


Główne typy Płyta czołowa siecis

Panele sieciowe są dostępne w kilku różnych typach, każdy dostosowany do różnych standardów okablowania, liczby portów i środowisk instalacyjnych. Zrozumienie różnic pomaga zapewnić właściwy wybór dla danego projektu.

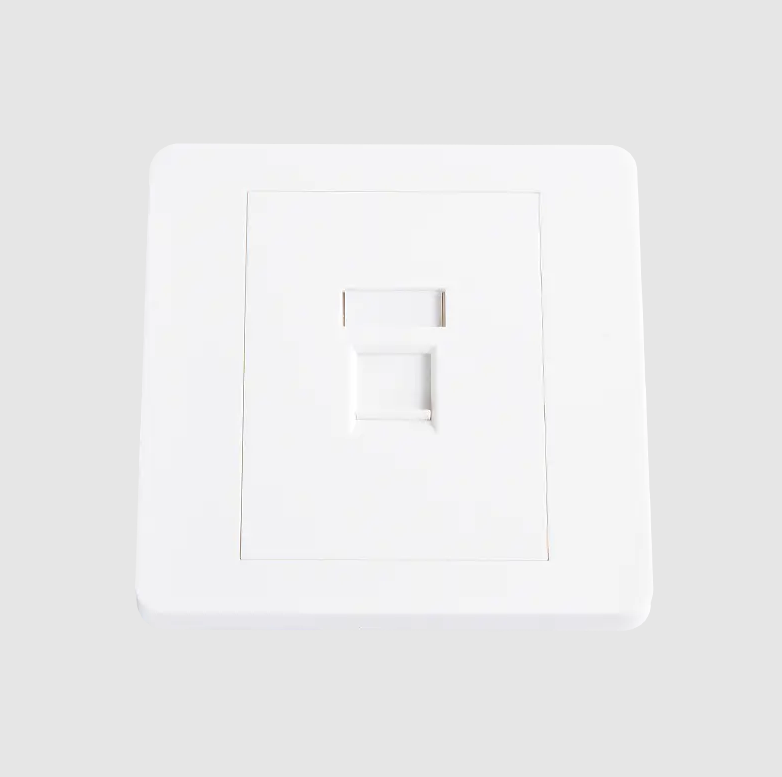

1. Płyta czołowa Keystone (płyta modułowa)

Najczęściej stosowany typ, zwornikowe płyty czołowe akceptuje wymienne gniazda Keystone w formacie zatrzaskowym. Dzięki tej modułowości ta sama płyta czołowa obsługuje gniazda Ethernet (Kot5e, Kot6, Kat6A), koncentryczne, światłowodowe, USB lub HDMI, po prostu zmieniając włożony moduł. Liczba portów zazwyczaj waha się od 1 do 6 portów na płycie czołowej.

Płyty czołowe Keystone są preferowane w instalacjach komercyjnych, ponieważ umożliwiają przyszłe aktualizacje bez wymiany całego gniazdka ściennego — wystarczy wymienić gniazdo Keystone.

2. Płyta czołowa ze stałym portem

Płyty czołowe ze stałymi portami mają zintegrowane, nieusuwalne porty wbudowane bezpośrednio w płytę. Są one powszechne w starszych instalacjach telefonicznych i tańszych projektach mieszkaniowych. Chociaż są mniej elastyczne niż typy Keystone, często są bardziej ekonomiczne w przypadku zastosowań jednorazowego użytku, w których typ kabla nie ulegnie zmianie.

3. Płyta czołowa światłowodu

Zaprojektowane specjalnie dla okablowania światłowodowego, te płyty czołowe mieszczą adaptery LC, SC, ST lub MTP/MPO. Są używane w środowiskach o dużej prędkości, takich jak centra danych, kampusy uniwersyteckie i szkielety przedsiębiorstw, gdzie prędkość transmisji danych przekracza 10 Gb/s . Osłony światłowodowe muszą chronić złącza optyczne przed kurzem i uszkodzeniami fizycznymi, dlatego zazwyczaj zawierają osłony przeciwpyłowe lub porty z przesłoną.

4. Płyta czołowa do montażu powierzchniowego

Tam, gdzie wycinanie ścian nie jest praktyczne – na przykład w starszych budynkach, konstrukcjach betonowych lub instalacjach tymczasowych – płyty czołowe do montażu powierzchniowego mocuje się bezpośrednio do powierzchni ściany, a nie wpuszcza w nią. Mają wbudowaną tylną obudowę i można je szybciej zainstalować, choć są nieco bardziej widoczne wizualnie.

5. Skrzynka podłogowa / płyta czołowa podpodłogowa

Stosowane w biurach i salach konferencyjnych na planie otwartym płyty czołowe puszek podłogowych instaluje się w podłogach podniesionych lub podłogach betonowych. Zapewniają połączenia danych, zasilania i AV na poziomie biurka, bez konieczności prowadzenia przewodów w ścianie. Pojedyncza skrzynka podłogowa może pomieścić 4 do 12 portów , łącząc gniazda Ethernet, zasilania i multimediów w jednym urządzeniu.

6. Panel czołowy multimedialny/kombinowany

Multimedialnelne panele czołowe obsługują mieszane typy sygnałów na jednej płycie — na przykład łącząc porty Ethernet RJ45, HDMI, USB-A i gniazda audio 3,5 mm. Są one szczególnie popularne w nowoczesnych salach konferencyjnych, klasach i zestawach kina domowego, gdzie potrzebnych jest wiele typów połączeń w jednym miejscu gniazdka.

Porównanie popularnych typów paneli czołowych sieci

Kluczowe elementy sieciowego systemu paneli czołowych

Kompletna instalacja płyty czołowej obejmuje kilka współpracujących ze sobą komponentów:

• Korpus płyty czołowej : Płytka zewnętrzna w standardowych rozmiarach, takich jak pojedyncze brytyjskie (86 × 86 mm), podwójne brytyjskie (86 × 146 mm) lub amerykańskie formaty pojedyncze/podwójne
• Gniazda Keystone : Moduły zatrzaskowe, które kończą kable Cat5e, Cat6, Cat6A lub kable światłowodowe i akceptują wtyczki RJ45 lub złącza światłowodowe
• Pudełko tylne/pudełko ścienne : Obudowa wpuszczana montowana wewnątrz ściany, do której przykręcana jest płyta czołowa
• Etykiety portów / ikony : Znaczniki identyfikacyjne, oznaczone kolorami lub tekstem, umożliwiające rozróżnienie portów danych, głosu lub AV
• Osłony przeciwpyłowe : Osłony ochronne na nieużywane porty, szczególnie krytyczne w zastosowaniach światłowodowych

Płyta czołowa sieci Standardy i kategorie kabli

Wydajność instalacji sieciowej na płycie czołowej jest tak dobra, jak zastosowane w niej okablowanie i gniazda typu Keystone. Płyty czołowe muszą być dopasowane do kategorii stosowanego kabla:

• Cat5e : Obsługuje do 1 Gb/s przy 100 MHz; nadaje się do większości sieci mieszkaniowych i podstawowych sieci komercyjnych
• Cat6 : Obsługuje do 1 Gb/s przy 250 MHz z lepszą wydajnością przesłuchu; szeroko stosowane w nowoczesnych wdrożeniach biurowych
• Cat6A : Obsługuje do 10 Gb/s przy 500 MHz ; wymagane w środowiskach o dużej gęstości i zastosowaniach PoE
• Kot8 : Obsługuje do 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
• Światłowód (OM3/OM4/OS2) : Obsługuje 10G do 100G na dłuższych dystansach; wymaga adapterów Keystone specyficznych dla światłowodu

Organy normalizacyjne, takie jak TIA-568 (Ameryka Północna) i ISO/IEC 11801 (międzynarodowe) definiują wymagania dotyczące wydajności kanałów, które muszą spełniać płyty czołowe i gniazda, aby uzyskać certyfikowane instalacje okablowania strukturalnego.

Jak wybrać odpowiednią płytę czołową sieciową

Wybór odpowiedniego panelu czołowego zależy od kilku praktycznych czynników:

Liczba portów

Określ, ile połączeń jest potrzebnych w każdej lokalizacji. Zwykle wymaga tego standardowa stacja robocza na biurku 2 porty (jedno dane, jedno zapasowe lub głosowe), podczas gdy stacja AV w klasie może potrzebować 4–6 portów. Unikaj nadmiernych specyfikacji, aby umożliwić kontrolowanie penetracji ścian.

Środowisko instalacji

W przypadku nowych konstrukcji lub renowacji, płyty czołowe zwornikowe do montażu w ścianie zapewniają najczystsze wykończenie. W przypadku istniejących budynków, w których nie jest możliwe poprowadzenie przewodów przez ściany, opcje montażu powierzchniowego eliminują potrzebę prowadzenia kabli przez ściany. Środowiska przemysłowe i zewnętrzne wymagają płyt czołowych o stopniu ochrony IP (np. IP44 lub IP55) z ochroną przed kurzem i wilgocią.

Wymagania dotyczące rodzaju kabla i prędkości

Dopasuj gniazda Keystone do prowadzonej kategorii kabla. Instalowanie gniazd Cat6A w infrastrukturze Cat5e marnuje inwestycję, natomiast instalowanie gniazd Cat5e w instalacji Cat6A tworzy wąskie gardło wydajności na wyjściu — najsłabsze ogniwo określa maksymalną prędkość kanału.

Standardy estetyczne i regulacyjne

W środowiskach regulowanych, takich jak placówki opieki zdrowotnej lub instytucje rządowe, płyty czołowe mogą wymagać zgodności z określonymi normami dotyczącymi kodowania kolorami lub wymaganiami dotyczącymi montażu ścian ognioodpornych. W przestrzeniach komercyjnych często wymagane jest spójne wykończenie (biały, kość słoniowa lub stal szczotkowana), aby dopasować je do standardów wystroju wnętrz.

Sieciowy panel czołowy a panel krosowy: kluczowe różnice

Częstym powodem nieporozumień jest rozróżnienie panelu czołowego sieci od panelu krosowego. Chociaż oba służą do zakończenia okablowania strukturalnego, ich role znacznie się różnią:

• Płyta czołowa : Instalowany na punkcie końcowym użytkownika (biurko, ściana, podłoga); zapewnia 1–6 portów na lokalizację; łączy urządzenia końcowe z okablowaniem ściennym
• Panel krosowy : Zainstalowany w szafie sieciowej lub pomieszczeniu telekomunikacyjnym; konsoliduje wszystkie biegi kablowe w ścianie (często 24 do 48 portów na panel ); łączy się z przełącznikami za pomocą kabli krosowych

Płyta czołowa i panel połączeniowy tworzą razem dwa końce kanału okablowania strukturalnego, pomiędzy którymi biegnie poziomy kabel ścienny.

Praktyczne wskazówki dotyczące instalacji

Właściwy montaż zapewnia zarówno wydajność, jak i trwałość:

1. Zawsze wychodź co najmniej 30 cm luzu kabla wewnątrz tylnej skrzynki, aby umożliwić ponowne zakończenie w przypadku awarii gniazda
2. Utrzymuj skręcenie pary jak najbliżej punktu zakończenia gniazda trapezowego — odkręcenie o więcej niż 13 mm (0,5 cala) pogarsza wydajność Cat6 i Cat6A
3. Wyraźnie oznacz każdy port zarówno na płycie czołowej, jak i na odpowiadającym mu porcie panelu krosowego, stosując spójny schemat numeracji (np. F1-D1 = piętro 1, biurko 1)
4. Użyj zatyczek przeciwpyłowych na nieużywanych gniazdach trapezowych, aby zapobiec gromadzeniu się zanieczyszczeń wewnątrz puszki tylnej
5. W przypadku instalacji światłowodowych przed testowaniem wyczyść wszystkie złącza odpowiednimi narzędziami; zanieczyszczone końcówki włókien to główną przyczyną awarii łączy światłowodowych
6. Przetestuj każde ukończone gniazdko za pomocą certyfikatora okablowania (a nie tylko testera ciągłości), aby upewnić się, że kanał spełnia wymaganą normę TIA lub ISO
